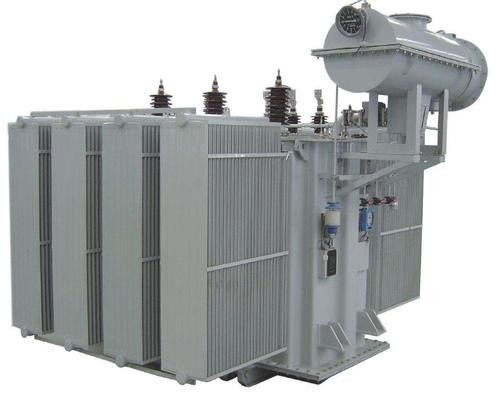

Padrão trifásico do transformador de óleo S11 2500KVA GB1094

Padrão trifásico do transformador de óleo S11 2500KVA GB1094
Padrão trifásico do transformador de óleo S11 2500KVA GB1094

Imagem Grande :  Padrão trifásico do transformador de óleo S11 2500KVA GB1094

Detalhes do produto:
Lugar de origem: China
Marca: Knkong
Certificação: ISO IEC CB
Número do modelo: S11
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 1000-3000
Detalhes da embalagem: Empacotamento padrão da exportação
Tempo de entrega: 15 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: unidade 100 pelo mês
Contato

Padrão trifásico do transformador de óleo S11 2500KVA GB1094

descrição
Tensão de rádio: 10KV/0.4KV Capacidade avaliado: 30-1600KVA
Frequência avaliado: 50/60Hz Padrões: IEC GB DO ISO
Material: Cobre/alumínio Manufactory: KNKONG
Destacar:

Transformador de óleo trifásico 2500KVA

,

Transformador de óleo S11 trifásico

,

Transformador 2500KVA

tipo IEC GB do óleo 3-phases do ISO do transformador de poder radio10/0.4KV 30-2500KVA

Introdução de produto

os transformadores Óleo-imergidos usam o óleo como os meios principais da isolação do transformador e confiam no óleo como o meio refrigerando, tal como refrigerar natural óleo-imergido, refrigerar de ar óleo-imergido, refrigerar de água óleo-imergido e circulação forçada do óleo. Os componentes principais do transformador são núcleo de ferro, enrolamento, tanque de óleo, descanso do óleo, instrumentos de respiração, tubo à prova de explosões (válvula da liberação da pressão), radiador, luva de isolamento, interruptor da torneira, relé do gás, termômetro, purificador de óleo, etc.
Entre camadas de chapas de aço do silicone de transformadores óleo-imergidos, devido à imersão a longo prazo no transformador, óleo pode penetrar neles, e o óleo do transformador tem a elasticidade a proteger, assim que o transformador óleo-imergido tem de baixo nível de ruído. Contudo, o interruptor de regulamento da pressão é dentro do depósito de gasolina. Quando a pressão é regulada, o contato do interruptor não é visível na parte externa. Se o contato não é bastante, significa que o circuito está aberto. Se o contato é pobre, o interruptor estará queimado quando a carga é demasiado grande.



Ambiente de trabalho
Sob circunstâncias médias normais, os transformadores ou o seco-tipo óleo-imergido transformadores podem ser selecionados, como subestações independentes ou unidas em empresas industriais e minando, em agricultura, e em subestações independentes em áreas residenciais. Os transformadores disponíveis são S8, S9, S10, SC (B) 9, SC (B) 10 e assim por diante.

Ambiente da temperatura
①Mantenha a estabilidade a longo prazo em 220℃
②Pode suportar a operação a curto prazo em 350℃
③Mantenha o desempenho estável em uma vasta gama de temperatura e de umidade
④Em 250℃, não derreterá, não fluirá e não apoiará a combustão
⑤Nenhum gás tóxico ou corrosivo será liberado na temperatura de 750℃



Padrões do produto

GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010



Dados técnicos principais do transformador de óleo de 10KV S11

Capacidade avaliado
(KVA)		 Alto
tensão
(Quilovolt)		 Batida
Escala		 Ponto baixo
tensão
(Quilovolt)		 Frequência
(Hertz)		 Conexão
Símbolo		 perda da Nenhum-carga
(W)		 perda de carga
(W)		 corrente da Nenhum-carga
(%)		 Nível de ruído
(DB)		 Procurar um caminho mais curto
impedância (%)		 Calibre
Um x B
(milímetro x milímetro)		 Dimensões
L*W*H (milímetro)		 Peso (quilogramas)
30 6
6,3
6,6
10
10,5
11		 ±5%
±2X 2. 5%		 0,4 50
  1. yn11
  2. Y, ynO
 100 630 2,3 44 4 400 770X545X890 260
50 130 910 2,0 44 400 790X560X920 320
80 180 1310 1,9 48 400 850X635X980 420
100 200 1580 1,8 48 550 865X685X990 470
160 280 2310 1,6 49 550 1120X740X1050 610
200 340 2730 1,5 51 550 1235X825X1080 750
250 400 3200 1,4 51 550 1275X860X1100 850
315 480 3830 1,4 53 550 1300X870X1170 960
400 570 4520 1,3 53 660 1395X960X1190 1160
500 680 5410 1,2 54 660 1530X1080X1230 1340
630 810 6200 1,1 54 4,5 660 1660X1180X1300 1660
800 980 7500 1,0 57 820 1740X1255X1400 2100
1000 1150 10300 1,0 57 820 1780X1320X1490 2400
1250 1360 12000 0,9 59 820 1855X1345X1580 2850
1600 1640 14500 0,8 59 820 1960X1415X1700 3430



Dados técnicos principais do transformador de óleo 10KV-S13/14

Capacidade avaliado
(KVA)		 Alto
tensão
(Quilovolt)		 Batida
Escala		 Ponto baixo
tensão
(Quilovolt)		 Frequência
(Hertz)		 Conexão
Símbolo		 perda da Nenhum-carga
(W)		 perda de carga
(W)		 corrente da Nenhum-carga
(%)		 Nível de ruído
(DB)		 Procurar um caminho mais curto
impedância (%)		 Calibre
Um x B
(milímetro x milímetro)

Dimensões

L*W*H (milímetro)

 Peso (quilogramas)
S13 S14 S13 S14
30

6

6,3

6,6

10

10,5

11

±5%

±2X 2,5%

 0,4 50 D, ynO de yn11 Y. 80 80 630/600 505/480 1,4 50 4 400X40C 1005X670X960 280
50 100 100 910/870 730/695 1,2 50 400 X 40C 1005X670X990 390
80 130 130 1310/1250 1050/1000 0,97 52 400X40C X 1060 715X1040 495
100 150 150 1580/1500 1265/1200 0,97 52 550X55C 1075X735X1060 600
125 170 170 1890/1800 1510/1440 0,84 54 550X55C 1110X750X1100 690
160 200 200 2310/2200 1850/1760 0,84 54 550X55C 1140X780X1130 780
200 240 240 2730/2600 2185/2080 0,74 56 550X55C 1210X815X1150 908
250 290 290 3200/305 2560/2440 0,64 56 550X55C 1290X885X1190 1043
315 340 340 3830/3650 3065/2920 0,64 58 550X55C 1300X880X1230 1190
400 410 410 4520/4300 3615/3440 0,54 58 660 X 66C 1410X975X1300 1430
500 480 480 5410/5150 4330/4120 0,54 60 660X66C X 1465 980X1390 1648
630 570 570 6200 4960 0,54 60 4,5 660X66C 1560X1050X1410 2027
800 700 700 7500 6000 0,48 62 820X82C 1700X1160X1480 2500
1000 830 830 10300 8240 0,42 62 820X82C 1790X1280X1520 2700
1250 970 970 12000 9600 0,36 65 820X82C 1890X1360X1600 3280
1600 1170 1170 14500 11600 0,36 69 820X82C 1970X1430X1700

3500
