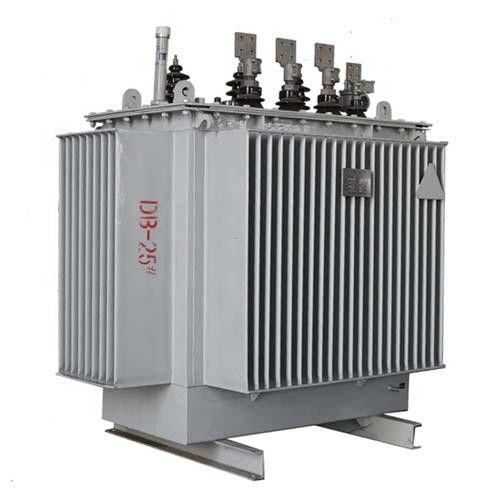

Transformador GB1094 imergido óleo

Padrões do produto

Regras de GB1094.1-2013General para transformadores de poder
Elevação da temperatura do transformador de GB1094.2-2013Power
Nível de GB1094.3-2003Insulation e teste de isolação de transformadores de poder
O transformador de GB1094.5-2008Power suporta procura um caminho mais curto a capacidade
Transformadores de GB/T1094.10-2003Power - parte 10: Determinação de níveis sadios
GB/T25446-2010Oil imergiu parâmetros técnicos e exigências do transformador amorfo da distribuição do núcleo da liga

Circunstâncias

1. Condições do ambiente normal: A altura não excede 1000m;
2. O °C o mais alto da temperatura ambiental +40, o mais baixo °C -25;
3. condições para ambientes especiais: Altura sobre 1000m;
4. O °C o mais alto da temperatura ambiental +40, os mais baixo -45 °C. (descrição detalhada ao pedir);
5. local da instalação: nenhum gás corrosivo, nenhum ambiente óbvio da sujeira;
Nota: De acordo com as circunstâncias concordadas, para fornecer usuários os produtos sob circunstâncias especiais do uso.

Características estruturais

Núcleo de ferro: O material magnético do núcleo de ferro usa a liga amorfa. Desde que a liga amorfa não tem uma estrutura de cristal e tem uma característica magnética macia, a área do laço de histerese é muito estreita, a magnetização
o poder é pequeno, a resistividade elétrica é alta, e a perda da corrente de redemoinho é pequena, assim que a perda da nenhum-carga e a corrente da nenhum-carga do transformador feito deste material são usadas. muito baixo. O núcleo é composto de quatro quadros separados do núcleo no mesmo plano
para formar um tipo da três-phasefive-coluna. Deve ser recozido, e deve ter uma junção da cruz-barreira com uma forma de seção transversal retangular.

Bobina: Além do que a utilização dos enrolamentos de baixa voltagem (160kVA ou menos) com condutores de cobre, uma estrutura cilíndrica feita da folha de cobre usou-se isgenerally; os enrolamentos de alta tensão usam uma estrutura cilíndrica multi-mergulhada para equilibrar a distribuição de enrolamento do ampère e o escapamento do fluxo magnético. Os enrolamentos de alta tensão e de baixa voltagem são ferem-se junto com dispositivos da tensão do fio para formar bobinas retangulares, e as bobinas são solidificadas quente-pressionando e dando forma para aumentar a força mecânica dos enrolamentos e da capacidade suportar para procurar um caminho mais curto.

Tanque de óleo: Adota uma completo-selagem bonita e uma estrutura ondulada livre de manutenção. Com tecnologia de produção avançada do tanque de óleo, submete-se à pressão restrita.
