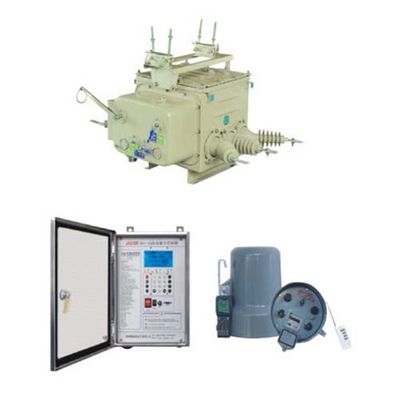

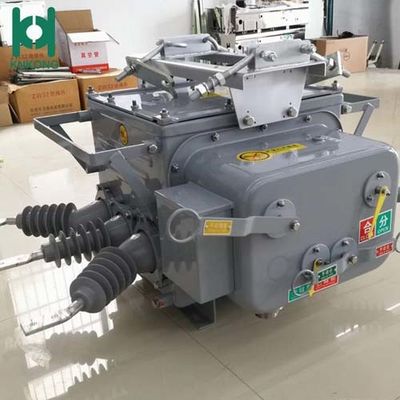

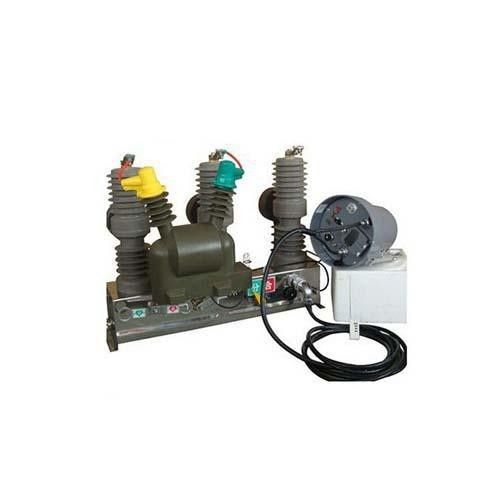

Interruptor exterior de VCB

O interruptor do vácuo da série de /filedownload/50488ZW20 consiste em três porções: corpo do interruptor, mecanismo de funcionamento e dispositivo de levantamento. O corpo do interruptor consiste no circuito condutor, no sistema da isolação, nos selos e no alojamento. O laço condutor inteiro é formado perto dentro e para fora haste de condução do fio, grampo condutor, conexão macia e câmara formando arcos do vácuo.

Este produto usa a isolação do gás SF6. As luvas de isolamento da entrada e da tomada são moldadas integralmente com borracha do silicone da resina de cola Epoxy. A fim reduzir o volume do interruptor, as fases de A e de C usam uma bucha de canto para assegurar a boa isolação externo. O interior adota uma estrutura composta da isolação, no caso de nenhum gás SF6 que carrega, ele igualmente pode alcançar o nível correspondente da isolação.

Este produto adota uma estrutura de selagem madura: a tampa do mecanismo e a tampa superior do alojamento são seladas com um sulco de formação de carimbo, e o eixo do ponteiro da saída é selado com um 0" dobro anel, e a canalização de entrada e de saída buchas é moldada integralmente para assegurar a boa hermeticidade.

Condição normal do serviço:

1. Altitude≤2000

2. Temperatura ambiental: -15℃~+50℃

3. Pressão de vapor máxima da água: 24 horas de mês ≤1.8kpa de ≤2.2kpa1

4. Pressão de vento: ≤700pa (34m/s)

5. Intensidade ≤8 do terremoto

6. Espessura ≤10mm do gelo

7. Nenhum fogo, perigo da explosão, corrosão química, vibração violenta

Parâmetros técnicos
