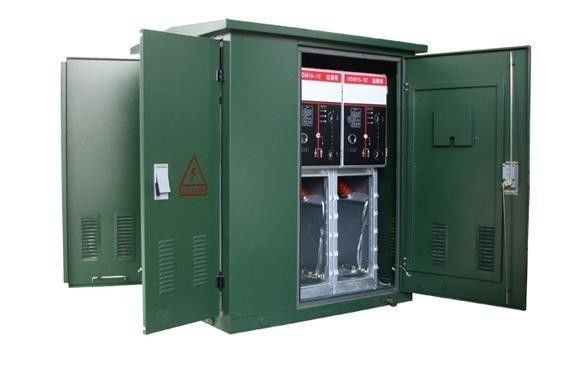

Detalhes do produto:
|
| Tensão: | 11-33KV | Atual: | sob 630A |
|---|---|---|---|
| Frequência: | 50/60Hz | Manufactory: | KNKONG |
| OEM/ODM: | Inquérito pelo e-mail | Modelo: | HXGN-15 |
| Destacar: | Switchgear 33kv isolado gás,Switchgear dos soldados 33kv,SF6 Ring Main Unit |
||
Introdução de produto
General
A rede de anel refere a rede de distribuição do poder do anel, isto é, a fonte de alimentação mainline formulários um circuito fechado, e o poder das fontes da fonte de alimentação à linha principal do anel e distribui então o poder que toda a maneira do mainline através do interruptor de alta tensão. A vantagem desta é que cada ramo da distribuição de poder pode tomar o poder de sua esquerda mainline e seu direito mainline. Quando a esquerda mainline falha, continua a receber o poder do direito mainline, e quando o direito mainline falha, ele continua a receber o poder da esquerda mainline. Desta maneira, mesmo que a fonte de alimentação principal seja a fonte de alimentação do único-circuito, contudo, de cada ramo da distribuição, os benefícios similares à fonte de alimentação dupla são obtidos, melhorando desse modo a confiança da fonte de alimentação.
Ambiente do serviço
1. Temperatura do ar: -35℃~+40℃
2. umidade: Umidade média mensal 95%; Umidade média diária 90%.
3. Altitude2500m
4. ar ambiental poluído não aparentemente pelo gás corrosivo e inflamável, pelo vapor, etc.
5. Nenhuma agitação violenta frequente
Dados técnicos
| Não. | Artigo | Unidade | Parâmetro | |||
| 1 | Tensão avaliado | quilovolt | 12 | 24 | 36 | |
| 2 | Frequência avaliado | Hertz | 50/60 | |||
| 3 | Corrente avaliado | 630 (1250*) | ||||
| 4 |
frequência do poder 1min suporte a tensão |
molhado | quilovolt | 38 | 50 | 70 |
| seco | quilovolt | 48 | 60 | 85 | ||
| 5 | O impulso do relâmpago suporta a tensão | quilovolt | 75 | 125/150 | 170 | |
| 6 | Rated procura um caminho mais curto a quebra atual (o pico) | kA | 80 | 63 | 63 | |
| 7 | Carga ativa avaliado e corrente de quebra de circuito fechado | 63 | 50 | 50 | ||
| 8 | Corrente de transferência Rated | 1700 | 1200 | 1200 | ||
| 9 | Rated procura um caminho mais curto a fatura atual (o pico) | kA | 80 | 63 | 63 | |
| 10 | Cabo avaliado (linha) que carrega quebrando a corrente |
50 e 10 50/10 |
||||
| 11 | Quebra da carga de cabo atual na falha de enterramento | 20 | 20 | 20 | ||
| 12 | Avaliado suporte a corrente (o pico) | kA | 80 | 63 | 63 | |
| 13 | A curto prazo suporte a corrente (2s) | kA | 25 | 20 | 20 | |
| 14 | Vida do mecanismo | épocas | 5000 | 2000 | 2000 | |
Nota: Para breve - a quebra do circuito e a corrente máxima são baseadas no fusível mais a combinação
