Detalhes do produto:
|
Padrões: | IEC 62271-1, IEC 62271-200, IEC 62271 - 100, IEC 62271-102. IEC 60282-1, IEC 61243-5, IEC 60529, IE | tensão: | 24KV |
---|---|---|---|
nome: | Os soldados intoxicam o Switchgear isolado | tipo: | Painel elétrico de SF6 RMU |
atual: | 630,1250A | característica: | Metal-folheado fechado |
Realçar: | os soldados intoxicam o switchgear isolado,Painel elétrico de SF6 RMU,Os soldados 24KV intoxicam o Switchgear isolado |
Introdução de produto
General

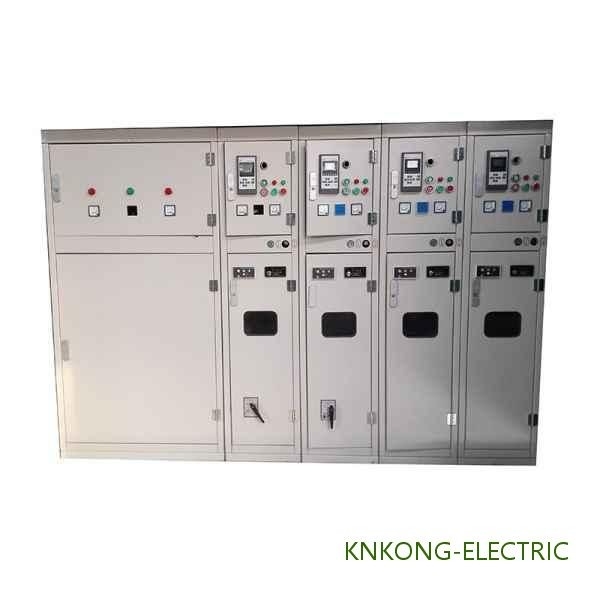

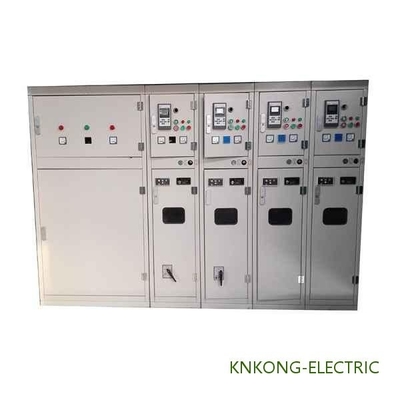

O tipo armário da unidade da série HXGN15 da rede de anel de SF6 com interruptor da carga SF6 como o interruptor principal, para o armário inteiro é apropriado para a automatização elétrica da distribuição e comprime igualmente o switchgear expansível do fim do metal. Ele caráteres em seus estrutura simples, operação flexível, bloqueio seguro e instalação conveniente etc., que pode fornecer os projetos técnicos satisfatórios para ocasiões diferentes e usuários da aplicação. Com a adoção da tecnologia de sensor e o relé de proteção moderno, mais a tecnologia avançada e o projeto flexível do conjunto, o tipo armário da unidade HXGN15 da rede de anel de SF6 pode completamente cumprir a exigência do mercado continuamente variável. Pode tomar o interruptor de ruptura de carga de produção própria de FLBS36 SF6; igualmente de acordo com o usuário a procura pode ser montada com o interruptor internacionalmente conceituado do vácuo da série VB4 com o mecanismo magnético permanente feito AREVA ou HD4 pelo tipo interruptor de SF6 feito AREVA ou HD4 pelo tipo interruptor de SF6 feito por ABB ou com nosso VS1-12 tipo interruptor do vácuo com mecanismo magnético permanente. Os métodos operacionais para o interruptor principal dentro da unidade principal do anel podem ser energia manual ou elétrica conduzida. E pode cumprir a exigência de quatro controles” quando combinada com o FTU e o RTU.
Característica
1. a estrutura Metal-folheada e completamente fechado, pode impedir a sujeira e animais pequenos da entrada.
2. Através das janelas de observação no painel da porta, a posição de interruptor e a condição geral podem claramente ser vistas.
3. O punho de funcionamento da porta e do interruptor é bloqueado mecanicamente para assegurar-se de que a porta não possa ser aberta com o interruptor se feche e o interruptor não possa ser fechado com a porta aberta.
4. Os interruptores de vácuo do uso do switchgear combinados com o material de isolação contínua. Esta tecnologia a favor do meio ambiente evita os usos de SF6 como um gás da isolação.
5. o bloqueio seguro de FIVE-PREVENTION pode eficazmente impedir da mal-operação.
Ambiente do serviço
1. temperatura do ar: -35℃~+40℃
2. umidade: Umidade média mensal 95%; Umidade média diária 90%.
3. Altitude2500m
4. ar ambiental poluído não aparentemente pelo gás corrosivo e inflamável, pelo vapor etc.
5. Nenhuma agitação violenta frequente
Data técnica
Não. | Artigo | Unidade | Parâmetro | |||
1 | Tensão avaliado | quilovolt | 12 | 24 | 36 | |
2 | Frequência avaliado | Hertz | 50/60 | |||
3 | Corrente avaliado | 630 (1250*) | ||||
4 |
frequência do poder 1min suporte a tensão |
molhado | quilovolt | 38 | 50 | 70 |
seco | quilovolt | 48 | 60 | 85 | ||
5 | O impulso do relâmpago suporta a tensão | quilovolt | 75 | 125/150 | 170 | |
6 | Rated procura um caminho mais curto a quebra atual (o pico) | kA | 80 | 63 | 63 | |
7 | Carga ativa avaliado e corrente de quebra de circuito fechado | 63 | 50 | 50 | ||
8 | Corrente de transferência Rated | 1700 | 1200 | 1200 | ||
9 | Rated procura um caminho mais curto a fatura atual (o pico) | kA | 80 | 63 | 63 | |
10 | Cabo avaliado (linha) que carrega quebrando a corrente |
50 e 10 50/10 |
||||
11 | Quebra da carga de cabo atual na falha de enterramento | 20 | 20 | 20 | ||
12 | Avaliado suporte a corrente (o pico) | kA | 80 | 63 | 63 | |
13 | O curto período de tempo suporta a corrente (2s) | kA | 25 | 20 | 20 | |
14 | Vida do mecanismo | épocas | 5000 | 2000 | 2000 |
Nota: Para breve - a quebra do circuito e a corrente máxima são baseadas no fusível mais a combinação
