General

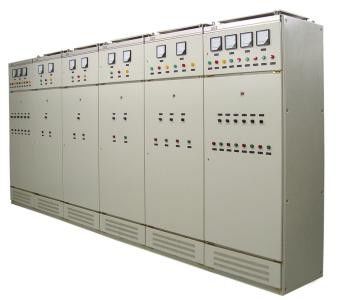

Tipo Switchgear de GGD é usado em sistemas de distribuição do poder dos centrais elétricas, subestações, centrais elétricas, fábricas e minas, etc., como C.A. 50-60Hz, e a corrente de trabalho estrangeira a 3150 usuários, como a conversão de poder, a distribuição e o controle do equipamento da distribuição do poder, da iluminação e de poder.
Ambiente de trabalho
1. A temperatura ambiental não é mais alta do que +40℃ e não mais baixa do que -5℃.
2. Quando o produto é instalado e usado, a altura do lugar de uso não deve exceder 2000M.
3. A humidade relativa do ar circunvizinho não é mais de 90% (+25℃).
4. O equipamento deve ser instalado em um lugar sem vibração e impacto severos, e em um lugar onde os componentes elétricos não sejam corroídos.
5. A humidade relativa do ar circunvizinho não excede 5% quando a temperatura máxima é 40 graus, e uma temperatura relativa maior está reservada em uma temperatura mais baixa, a que deva ser considerado devido
As mudanças de temperatura podem ocasionalmente produzir efeitos da condensação
6. Quando o usuário tem exigências especiais, pode-se resolver com a consulta com o fabricante
Características principais
1. De acordo com a finalidade, é dividido em: poder que recebe o armário, armário da conexão da barra, armário do alimentador, armário de controlo do motor, armário da compensação de poder reativo, leve o armário de distribuição do poder.
2. Estrutura do armário:
(1) o quadro de armário parcialmente é soldado e montado com aço 8MF formado a frio. O quadro tem os furos de montagem arranjados de acordo com os módulos de E=20mm e de E=100mm para melhorar a versatilidade do conjunto do produto.
(2) o tipo braçadeira de ZMJ da barra, que é thermoformed com material alto do chama-retardador PPO, tem uma estrutura modular com força e isolação mecânicas altas.
(3) os armários largos de 1000mm e de 1200mm adotam uma estrutura simétrica da dobro-porta na parte dianteira, e os armários largos de 600mm e de 800mm adotam uma estrutura de porta inteira. A parte traseira do armário adota uma estrutura simétrica da dobro-porta. A estrutura do armário não é instalada contra a parede.
(4) a porta de armário é conectada ao quadro com uma dobradiça galvanizada do eixo, que seja conveniente para a instalação e a desmontagem. Há inserções de borracha na borda de dobramento da porta.
(5) a estrutura serrilhada aterrando do parafuso é usada entre as peças da instalação no armário e o quadro para formar um circuito de proteção aterrando completo.
(6) a tampa superior do corpo do armário pode ser removida quando necessária facilitar o conjunto e o ajuste do ônibus principal.
Outras características
A adaptação forte, a vasta seleção de componentes principais, muitos produtos domésticos e importados do tipo são apropriados para todas as idades
Em consequência da boa instalação, quando alguns produtos específicos podem ser adotados, devido ao GGD-tipo alerta da instalação, a instalação não será causada por determinados tipos de mudanças ou de atualizações.
Adote o projeto padrão universal, com furos de montagem do molde, coeficientes universais, etc.
De acordo com as exigências de projeto de produtos industriais, o método de relação dourado é adotado para o corpo do armário e o tamanho dividido de cada parte para fazer o armário inteiro bonito e fresco.
O armário de GGD é projetado com consideração completa do problema da dispersão no corpo do armário. Um grande número entalhes de dispersão no corpo do armário são breves. Quando os componentes elétricos estão quentes, o congelador removê-lo-á e sair através do furo da extremidade superior e do vento continuará. O entalhe na gama mais baixa complementa o armário, de modo que o corpo selado seja um canal da ventilação natural da parte inferior a cobrir, formando uma distribuição dispersada
O painel do armário adota a tecnologia de pulverização plástica, que tem a força de processamento forte e o bom sentimento da mão. O armário tem um tom do resíduo metálico para evitar o efeito do brilho. O pessoal no dever cria um ambiente visual mais confortável.
Monte a tampa superior do armário quando necessário, ajuste a carga e o descarregamento do ônibus local, e o anel da matança do quatro-canto na parte superior do armário é usado levantando e enviando
O nível da proteção do armário inteiro é IP30, e os usuários podem igualmente escolher entre IP20-IP40 de acordo com as exigências do ambiente no local
