Detalhes do produto:
|
| Material: | Metalclad fechado | Cor: | Cinzento |
|---|---|---|---|
| Tensão: | 33~40.5kV, 3P, AC50/60Hz | Nome: | switchgear médio da tensão |
| Realçar: | Switchgear médio da tensão 1600A,Switchgear médio da tensão da C.A. 50Hz,Switchgear de 3P milivolt Lv |
||

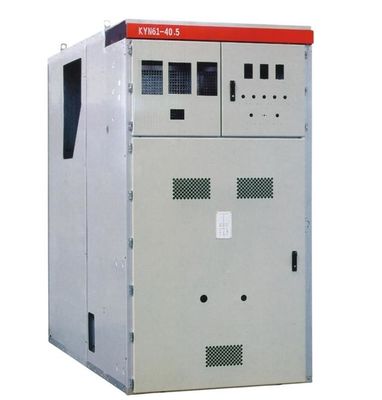

Switchgear médio do Switchgear 3P milivolt Lv da tensão do IEC da C.A. 50Hz 1600A
Introdução de produto
KYN61-40.5 C.A. Metal-incluida 50Hz do switchgear 3P, tensão avaliado de 40.5kV apropriado para a distribuição do central elétrica, da subestação e de poder às empresas industriais e minando, o transporte da estrada de ferro como a aceitação e a distribuição da energia elétrica. E a aplicação da função do controle, da proteção e de monitoração do circuito. O modelo de serviço público tem as vantagens da operação flexível, desempenho elétrico seguro, vida útil longa, manutenção conveniente.
KNY61-60.5 pode ser equipado com a série 40.5KV VCB de ABB/Schneider/Knkong.
Ambiente do serviço:
a) Temperatura do ar: -25℃~+40℃
b) Umidade: Umidade média mensal 95%; Umidade média diária 90%.
c) Altura: ≤ 2500m
d) Ar ambiental poluído não aparentemente pelo gás corrosivo e inflamável, pelo vapor etc.
e) Nenhuma agitação violenta frequente
Dados técnicos
| Artigos | Unidade | Dados | |
| Tensão avaliado | Quilovolt | 40,5 | |
| Frequência avaliado | Hertz | 50 | |
| Corrente avaliado | 1250,1600,2000 | ||
| Avaliado procurar um caminho mais curto a quebra da corrente | KA | 25,31.5 | |
| Corrente de fatura avaliado (pico) | KA | 63,80 | |
| corrente da estabilidade 4s térmica | KA | 25,31.5 | |
| Corrente dinâmica avaliado (pico) | KA | 63,80 | |
| Nível avaliado da isolação | a frequência de poder 1min suporta a tensão (r.m.s) | Quilovolt | 95 |
| O impulso do relâmpago suporta a tensão (o pico) | Quilovolt | 185 | |
| tensão da frequência do poder 1min através da diferença aberta (r.m.s) | Quilovolt | 118 | |
| O impulso do relâmpago suporta a tensão através da diferença aberta (o pico) | Quilovolt | 215 | |
| Classe da proteção do cerco |
Cerco IP4X, Entre os compartimentos IP2X |
||
| Dimensão do cerco (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo de interruptor | VCB: ZN85-40.5 Interruptor SF6 |
||
*Note: o switchgear da ordem deve fornecer SLD (diagrama de uma única linha) pelo cliente
Charateristics dos componentes principais:
Interruptor interno do vácuo VS1-40.5
Tensão avaliado: 40.5kV
Corrente avaliado: 630 1250 1600 2000 2500A
Rated procura um caminho mais curto a quebra atual: 20 25 31.5KA
Vida mecânica: 20.000 vezes
Dados VS1-40.5 técnicos
| Artigos | Unidade | Data |
| Tensão avaliado |
Quilovolt |
40,5 |
| A frequência de poder a curto prazo avaliado suporta a tensão (1min) | 95 | |
| Impulso avaliado do relâmpago para suportar a tensão (pico) | 185 | |
| Freq avaliado | Hertz | 50/60 |
| Corrente avaliado | 1250 1600 2000 2500 4000 | |
| Rated procura um caminho mais curto a corrente da saída | KA | 25 31,5 |
| O curto período de tempo avaliado suporta a corrente | 25 31,5 | |
| Tempo contínuo do curto período de tempo avaliado | s | 4 |
| O pico avaliado suporta a corrente | KA | 63 80 |
| Rated procura um caminho mais curto a corrente de fechamento | 63 80 | |
| Única corrente lado a lado avaliado da saída do banco do capacitor | 630/400 | |
| Tempo de abertura (volt avaliado.) | Senhora | 35~60 |
| Tempo de fecho (volt avaliado.) | 50~100 | |
| Vida mecânica | épocas | 20000 |
| Os tempos avaliados da ruptura para curto avaliado saem atual | s | 20 |
| Tensão avaliado da operação | V | AC110/220 DC110/220 |
| Corrente avaliado do poder que armazena o motor | W | 230 |
| Velocidade de abertura média | m/s | 1.6~2.0 |
| Velocidade de fechamento média | 0.5~0.8 | |
| Procedimento avaliado da operação |
opening-0.3s-closing abertura de opening-180s-closing |
O switchgear 33KV elétrico de Knkong serviu o mercado internacional sobre 10 anos.
Aprecie para o trabalho duro de nossa equipe profissional do planejamento elétrico, a avaliação internacional de nosso switchgear 33kv é positivo.
