Detalhes do produto:
|
Material: | Metal | Tensão: | 3.3~24kV |
---|---|---|---|
Atual: | 630-2000A | Frequência: | 50Hz |
Manufactory: | KNKONG | ||
Realçar: | Switchgear 6.6KV folheado do metal,Painel de 6.6KV LV CCM,Painel de KYN28A-12 LV CCM |

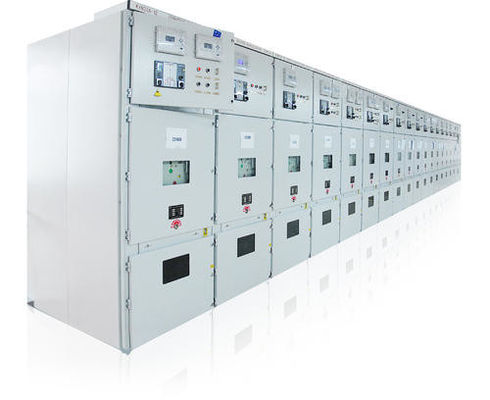

Painel folheado do LV CCM do Switchgear 6.6KV do metal KYN28A-12 interno
General
O switchgear KYN28 metal-folheado interno é um dispositivo completo da distribuição de poder para 3.6~24kV, 3-fase AC50/60Hz, único-ônibus, e o sistema sectionalized único-ônibus. É usado principalmente para a transmissão de energia geradores médios/pequenos nos centrais elétricas; recepção do poder, transmissão para subestações na distribuição de poder e o sistema de energia das fábricas, as minas e as empresas, e começar do grande motor de alta tensão, etc., para controlar, proteger e monitorar o sistema. O switchgear encontra IEC, GB3906-91. além, para ser usado com o interruptor doméstico do vácuo VS1, pode igualmente ser usado com o VD4 de ABB, 3AH5 de Siemens ZN65A doméstico, e VB2 de GE, etc., é verdadeiramente um dispositivo da distribuição de poder com bom desempenho.
A fim cumprir a exigência para a manutenção da montagem e da parte frontal da parede, o switchgear é equipado com um transformador atual especial, de modo que o operador possa o manter e inspecionar na frente do compartimento.
Ambiente de trabalho
1. Temperatura: -25℃~+40℃
2. umidade: Revista mensal 95%; Diário 90%.
3. altura: menos de 2500m
4. ar ambiental poluído não aparentemente pelo gás corrosivo e inflamável, pelo vapor, etc.
5. Nenhuma agitação violenta frequente
Tipo-testado inteiramente
O switchgear submeteu-se a todos os testes exigidos pelos padrões (IEC) internacionais. Cada unidade do switchgear é sujeitada aos testes rotineiros na fábrica antes da entrega. Estes testes são pretendidos fornecer uma verificação funcional do switchgear baseado nas características específicas de cada instalação.
Dados técnicos
Não. | Artigo | Unidade | Parâmetro | ||
1 | Tensão avaliado | quilovolt | 3.6~24 | ||
2 | Frequência avaliado | Hertz | 50/60 | ||
3 | Corrente avaliado | 630,1250,1600,2000,2500,3150,4000 | |||
4 | Corrente avaliado da barra do ramo | 630,1250,1600,2000,2500,3150,4000 | |||
5 | A barra principal avaliou atual | 630,1250,1600,2000,2500,3150,4000 | |||
6 |
frequência do poder 1min suporte a tensão |
molhado | Quilovolt | 38 | 50/60 |
seco | 48 | 60/65 | |||
7 | O impulso do relâmpago suporta a tensão | quilovolt | 75 | 95/125 | |
8 | Rated procura um caminho mais curto a quebra atual (o pico) | KA | 40/50/63/80/100 | ||
9 | A curto prazo suporte a corrente (4s) | 20/25/31.5/40 | |||
10 | Tipo da proteção | IP4X para abrigar |
