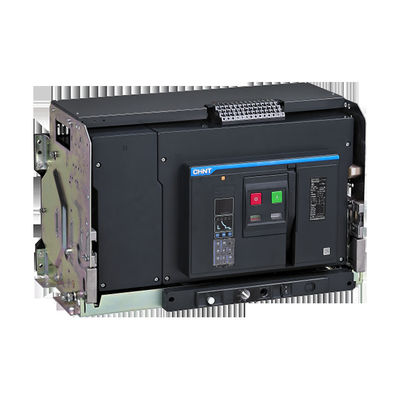

Peças da baixa tensão do interruptor da série ACB CHINT de NXA
Disjuntor de AIRCircuit
O tipo universal interruptor, igualmente conhecido como o tipo de quadro interruptor, é um interruptor mecânico que possa fazer, levar e quebrar atual sob condições de circuito normais, e pode igualmente fazer e levar algumas estadia e quebra atuais sob condições de circuito anormais especificadas. Dispositivos elétricos. Os interruptores universais são usados para distribuir a energia elétrica e proteger circuitos e equipamento elétrico das sobrecargas, sob-tensões, procura um caminho mais curto, etc.
Este tipo de interruptor tem geralmente uma armação de aço, e todas as peças são instaladas no quadro. Tem uma grande capacidade, pode ser instalado com funções múltiplas de dispositivos de tropeço e de uns contatos mais auxiliares, tem uma capacidade mais alta da segmentação e uma estabilidade térmica, assim que é usado frequentemente nos lugares que exigem a capacidade de quebra alta e a proteção seletiva.
Características
Os interruptores universais inteligentes são apropriados para C.A. 50Hz, tensões avaliados de 380V, 660V, e correntes avaliados de 200A-6300A na rede de distribuição. São usados principalmente para distribuir a energia elétrica e proteger linhas e equipamento elétrico da sobrecarga, undervoltage, procura um caminho mais curto, monofásico o interruptor tem uma variedade de funções inteligentes da proteção, que podem conseguir a proteção seletiva, ação exata, evitar falhos elétricos desnecessários, e melhoram a confiança da fonte de alimentação. Em condições normais, pode ser usado para o interruptor raro das linhas. O interruptor abaixo de 1250A pode ser usado para proteger o motor da sobrecarga e procura um caminho mais curto na rede da tensão 380V da C.A. 50Hz. Em condições normais, pode igualmente ser usado para começar rara do motor.
Tamanho de quadro (a): 1600, 2000, 3200, 4000
Quebrando a capacidade: N, S, H
Tensão avaliado Ue (VAC): 380/400/415
Número de polos: 3P, 4P
Método da instalação: tipo da tração-para fora, tipo fixo
Prendendo o tipo: conexão traseira horizontal
operacional
Condições da operação e adaptação do ambiente
Temperatura da operação:
As características elétricas e mecânicas são aplicáveis à temperatura ambiental
de -5℃-+40℃. NXA pode igualmente operar-se na temperatura ambiental de -45℃-+70℃ (tipo de M,
Um tipo), -20℃-+70℃ (tipo de P, tipo de H, CD-1), o fator derating é considerado em P21-22.
Condições de armazenamento: aplique a -45℃-70℃
NXA pode resistir a seguinte interferência eletromagnética
— Sobretensão gerada pela interferência eletromagnética
— Sobretensão causada pela interferência do ambiente ou por um sistema de distribuição do poder
— Descarga eletrostática das ondas de rádio (rádio, intercomunicador, radar e semelhante)
O interruptor de NXA passou com sucesso o teste para a compatibilidade eletromagnética
especificado de acordo com os seguintes padrões (compatibilidade eletrónica) IEC/EN 60947-2
Anexo F
O teste pode não garantir o tropeço não falso e a nenhuma interferência no tempo de tropeço
Categoria da proteção:
IP 20 da parte dianteira, o outro IP 00 do lado
Controlador inteligente
Tipo de M (tipo básico)
função asic: Medida e exposição atuais, função protetora L S I&G
Um tipo (tipo atual)
— Inclusão de todas as funções protetoras do tipo de M
— Proteção atual desequilibrada
Tipo de P (tipo do poder)
— Função básica, função protetora: L, S, I&G
— Funções da medida de poder de atual, da tensão, do poder etc.
— Exposição do LCD
Tipo de H (tipo do harmônico)
— Inclusão de todas as funções da proteção e da medida do tipo de P
— Medida e análise do harmônico
— Função de uma comunicação
