Detalhes do produto:
|
| Tensão: | 12KV 24KV | atual: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| Quebra atual: | 25KA | Tipo: | Tipo fixo |
| Padrão: | GB, IEC, ISO | Manufactory: | KNKONG-ELECTRIC |
| Destacar: | Disjuntor interno 1250A,disjuntor interno 25KA,disjuntor polo embutido 12KV |
||

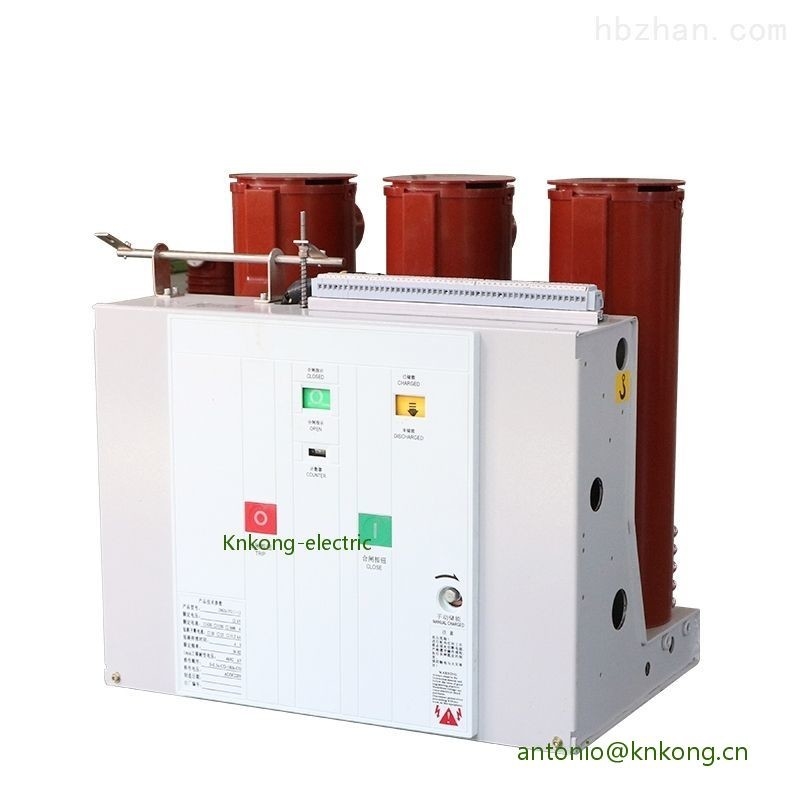

VS1-12KV 1250A interior VCB 25KA com poste embutido
Voltagem: 12KV 24KV
Corrente: 630A 1250A 2000A
Corrente de ruptura: 20KA
Tipo: Fixo
Resumo do Produto
O disjuntor a vácuo embutido da série VS1-12 produzido pela KNKONG-ELECTRIC é usado para painéis internos trifásicos de 12kV, 24KV 50Hz/60Hz, é a melhor unidade de proteção e controle para empresas industriais e de mineração e equipamentos de subestação.O mecanismo de operação por mola do disjuntor é um projeto de estrutura modular independente, que é frequentemente usado em quadros fixos KYN28-12 (24).Esses disjuntores podem ser de instalação fixa ou podem ser usados com um carrinho na versão extraível.
Parâmetros técnicos
| Não. | Item | Unidade | Parâmetro | ||||||
| 1 | Tensão nominal | KV | 12 | ||||||
| 2 | Frequência nominal | Hz | 50/60 | ||||||
| 3 | | Tensão suportável de frequência de alimentação de 1 min (rm s) |
KV | 42 (fase-fase, fase-terra) | |||||
| Tensão suportável de impulso de iluminação (pico) | 75 (fase-fase, fase-terra) | ||||||||
4 | |
UMA | 630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Corrente nominal de interrupção de curto-circuito |
KA | 20 | 25 | 31,5 | 40 | |||
| 6 | Corrente suportável nominal de curta duração | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corrente nominal de marcação de curto-circuito | 50 | 63 | 80 | 100 | ||||
| 8 | Corrente suportável de pico nominal | 50 | 63 | 80 | 100 | ||||
| 9 | Duração nominal do curto-circuito | s | 4 | ||||||
| 10 | Sequência de operação nominal | O-0,3sO/C-180s-O/C | |||||||
| 11 | Tempos de interrupção da corrente nominal de curto-circuito | Horários | 30/20 vezes (40KA) | ||||||
| 12 | Resistência mecânica | Operações | 20.000 | ||||||
| 13 | Corrente nominal de interrupção do banco de capacitores único |
UMA | 630 | ||||||
| 14 | Corrente de interrupção do banco de capacitores back-to-back nominal | 400 | |||||||
| 15 | Corrente de interrupção de falta à terra dupla | 27,4 | |||||||
| 16 | Erosão de contato máxima permitida |
milímetros | 3 | ||||||
| 17 | Folga entre contatos abertos | 10±1 | |||||||
| 18 | Sobre curso | 3,5±0,5 | |||||||
| 19 | Não simultaneidade de abertura e fechamento trifásicos | em
| ≤2 | ||||||
| 20 | Bounce duração do fechamento do contato | ≤2 | |||||||
| 21 | Velocidade média de quebra (quebra instantânea 6mm) | em
| 1,1±0,2 | ||||||
| 22 | Velocidade média de fabricação | 0,8±0,2 | |||||||
| 23 | Fazendo tempo | em
| ≤100 | ||||||
| 24 | Tempo de descanso | ≤50 | |||||||
25 | |
μΩ | 630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplitude de salto de quebra de contato | milímetros | ≤2 | ||||||
27 | Tensão nominal de operação | Tensão nominal de operação (V)AC/DC |
V | 24* | 110 | 220 | |||
| Escopo da tensão de operação normal | Abertura: tensão nominal de 65%-120%, caso a tensão seja inferior a 30% da tensão nominal, a operação de abertura não é permitida | ||||||||
| 28 | Tensão nominal do motor de armazenamento de energia | V | AC110/220,DC110/220 | ||||||
| 29 | Tempo de armazenamento de energia | S | ≤15 | ||||||
