Detalhes do produto:
|
| tensão avaliado: | 12/24/36 de quilovolt | Corrente avaliado: | 630A 1250A |
|---|---|---|---|
| Frequência avaliado: | 50Hz | Padrões: | ISO DO GB |
| OEM/ODM: | Inquérito pelo e-mail | Manufactory: | KNKONG |
| Realçar: | SOLDADOS SF6 milivolt Ring Main Unit,HXGN15 milivolt Ring Main Unit,Painel elétrico de SF6 RMU |
||

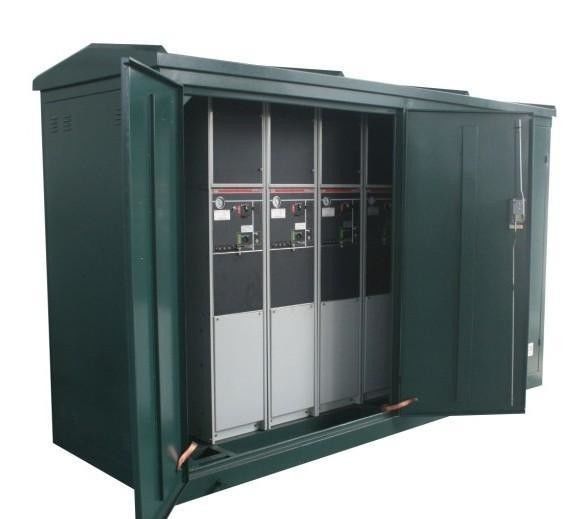

Switchgear modelo da série HXGN15 dos SOLDADOS SF6 ISO do GB do painel de 12/24/36 de quilovolt 630A 1250 A M. V
Introdução de produto
General
De “o armário assim chamado da rede anel” significa que cada ramo da distribuição está equipado com um armário do interruptor (armário que parte do interruptor), e a barra deste armário do interruptor é igualmente uma parte do tronco do anel. Ou seja a linha de tronco do anel é composta das barra de cada armário da tomada. Cada armário da tomada é chamado de “um armário da rede anel”. De fato, se você remove um armário da rede de anel apenas, você não pode ver o significado de “da rede anel”.
Ambiente do serviço
1. Temperatura do ar: -35℃~+40℃
2. umidade: Umidade média mensal 95%; Umidade média diária 90%.
3. altura: ≤ 2500m
4. ar ambiental poluído não aparentemente pelo gás corrosivo e inflamável, pelo vapor, etc.
5. Nenhuma agitação violenta frequente
Dados técnicos
| Não. | Artigo | Unidade | Parâmetro | |||
| 1 | Tensão avaliado | quilovolt | 12 | 24 | 36 | |
| 2 | Frequência avaliado | Hertz | 50/60 | |||
| 3 | Corrente avaliado | 630 (1250*) | ||||
| 4 |
frequência do poder 1min suporte a tensão |
molhado | quilovolt | 38 | 50 | 70 |
| seco | quilovolt | 48 | 60 | 85 | ||
| 5 | O impulso do relâmpago suporta a tensão | quilovolt | 75 | 125/150 | 170 | |
| 6 | Rated procura um caminho mais curto a quebra atual (o pico) | kA | 80 | 63 | 63 | |
| 7 | Carga ativa avaliado e corrente de quebra de circuito fechado | 63 | 50 | 50 | ||
| 8 | Corrente de transferência Rated | 1700 | 1200 | 1200 | ||
| 9 | Rated procura um caminho mais curto a fatura de um atual (o pico) | kA | 80 | 63 | 63 | |
| 10 | Cabo avaliado (linha) que carrega quebrando a corrente |
50 e 10 50/10 |
||||
| 11 | Quebra da carga de cabo atual na falha de enterramento | 20 | 20 | 20 | ||
| 12 | Avaliado suporte a corrente (o pico) | kA | 80 | 63 | 63 | |
| 13 | A curto prazo suporte a corrente (2s) | kA | 25 | 20 | 20 | |
| 14 | Vida do mecanismo | épocas | 5000 | 2000 | 2000 | |
Nota: Para breve - a quebra do circuito e a corrente máxima são baseadas no fusível mais a combinação
