Disjuntor fixo VS1-12 VCB 25KA com espaçamento de fase de 205 mm

Disjuntor fixo VS1-12 VCB 25KA com espaçamento de fase de 205 mm
Disjuntor fixo VS1-12 VCB 25KA com espaçamento de fase de 205 mm

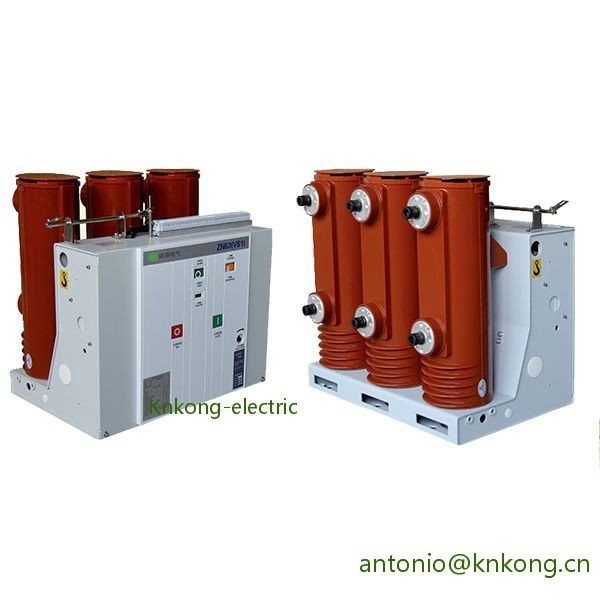

Imagem Grande :  Disjuntor fixo VS1-12 VCB 25KA com espaçamento de fase de 205 mm

Detalhes do produto:
Lugar de origem: China
Marca: KNKONG
Certificação: CB,ISO,IEC
Número do modelo: VS1-12
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Empacotamento padrão da exportação
Tempo de entrega: 15 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: Unidade 1000 pelo mês

Disjuntor fixo VS1-12 VCB 25KA com espaçamento de fase de 205 mm

descrição
Tensão de funcionamento: 12KV ou 24KV Corrente de trabalho: 2000A máximo
Quebra atual: 25KA Tipo: withdrawable/fixo
Afastamento da fase: 205-310mm Tipo: KNKONG-ELECTRIC
Realçar:

Disjuntor fixo 25KA

,

disjuntor fixo VCB

,

disjuntor fixo com espaçamento de fase de 205 mm

VS1-12 VCB 25KA Disjuntor interno fixo de ruptura com espaçamento de fase de 205 mm



Voltagem: 12-24KV

Corrente: máximo 2000A

Corrente de ruptura: máx. 25KA

Tipo: Fixo

Espaçamento de fase: 205-310mm



Resumo do Produto

O disjuntor a vácuo VS1 pode realizar operações frequentes ou interromper a corrente de curto-circuito várias vezes dentro da faixa de corrente de trabalho;a vida mecânica pode ser de até 30.000 vezes, e os tempos de interrupção de corrente de curto-circuito de capacidade total podem ser de até 50 vezes.
Os disjuntores a vácuo VS1 são adequados para operação de religamento e possuem confiabilidade operacional e vida útil extremamente altas.
O disjuntor a vácuo VS1 (tipo comum) adota um cilindro isolante vertical para evitar a influência de vários climas;e em termos de manutenção e manutenção, geralmente é necessário apenas limpar ou lubrificar o mecanismo de operação ocasionalmente.
O disjuntor a vácuo VS1 (tipo pólo) adota um pólo sólido-selado integrado à estrutura isolante sólido, que dispensa manutenção.
A forma de instalação do disjuntor a vácuo VS1 no armário de distribuição pode ser fixa ou extraível e também pode ser instalada na estrutura para uso



Condição normal de serviço

Altitude ≤1000m
Temperatura ambiente Máx. +40℃
Mín. -15℃

Umidade ambiente:

Umidade média máxima

24 horas ≤95%
1 mês ≤90%
Pressão máxima de vapor de água 24 horas ≤2,2 kpa
1 mês ≤1,8kpa





Parâmetros técnicos

Não. Item Unidade Parâmetro
1 Tensão nominal KV 12
2 Frequência nominal Hz 50/60
3



Nível de isolamento nominal

Tensão suportável de frequência de alimentação de 1 min (rm s)



KV

42 (fase-fase, fase-terra)

48 (através da distância de isolamento)

Tensão suportável de impulso de iluminação (pico)

75 (fase-fase, fase-terra)

85 (através da distância de isolamento)





4





Corrente nominal





UMA

630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Corrente nominal de interrupção de curto-circuito



KA

20 25 31,5 40
6 Corrente suportável nominal de curta duração 20 25 31,5 40
7 Corrente nominal de marcação de curto-circuito 50 63 80 100
8 Corrente suportável de pico nominal 50 63 80 100
9 Duração nominal do curto-circuito s 4
10 Sequência de operação nominal   O-0,3sO/C-180s-O/C
11 Tempos de interrupção da corrente nominal de curto-circuito Horários 30/20 vezes (40KA)
12 Resistência mecânica Operações 20.000
13 Corrente nominal de interrupção do banco de capacitores único



UMA

630
14 Corrente de interrupção do banco de capacitores back-to-back nominal 400
15 Corrente de interrupção de falta à terra dupla 27,4
16 Erosão de contato máxima permitida



milímetros

3
17 Folga entre contatos abertos 10±1
18 Sobre curso 3,5±0,5
19 Não simultaneidade de abertura e fechamento trifásicos

em



≤2
20 Bounce duração do fechamento do contato ≤2
21 Velocidade média de quebra (quebra instantânea 6mm)

em



1,1±0,2
22 Velocidade média de fabricação 0,8±0,2
23 Fazendo tempo

em



≤100
24 Tempo de descanso ≤50





25



Resistência de cada circuito principal de fase



μΩ

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Amplitude de salto de quebra de contato milímetros ≤2



27

Tensão nominal de operação Tensão nominal de operação (V)AC/DC



V

24* 110 220
Escopo da tensão de operação normal Abertura: tensão nominal de 65%-120%, caso a tensão seja inferior a 30% da tensão nominal, a operação de abertura não é permitida
28 Tensão nominal do motor de armazenamento de energia V AC110/220, DC110/220
29 Tempo de armazenamento de energia S ≤15
