Detalhes do produto:
|
| Tensão normal: | 12KV | Corrente normal: | 630-2000A |
|---|---|---|---|
| Quebra atual: | 25KA | Tipo: | withdrawable |
| original: | Zhengzhou, CHINA | Manufactory: | KNKONG |
| Destacar: | Disjuntor VCB extraível 12KV,disjuntor VCB de controle magnético 25KA,disjuntor interno a vácuo |
||

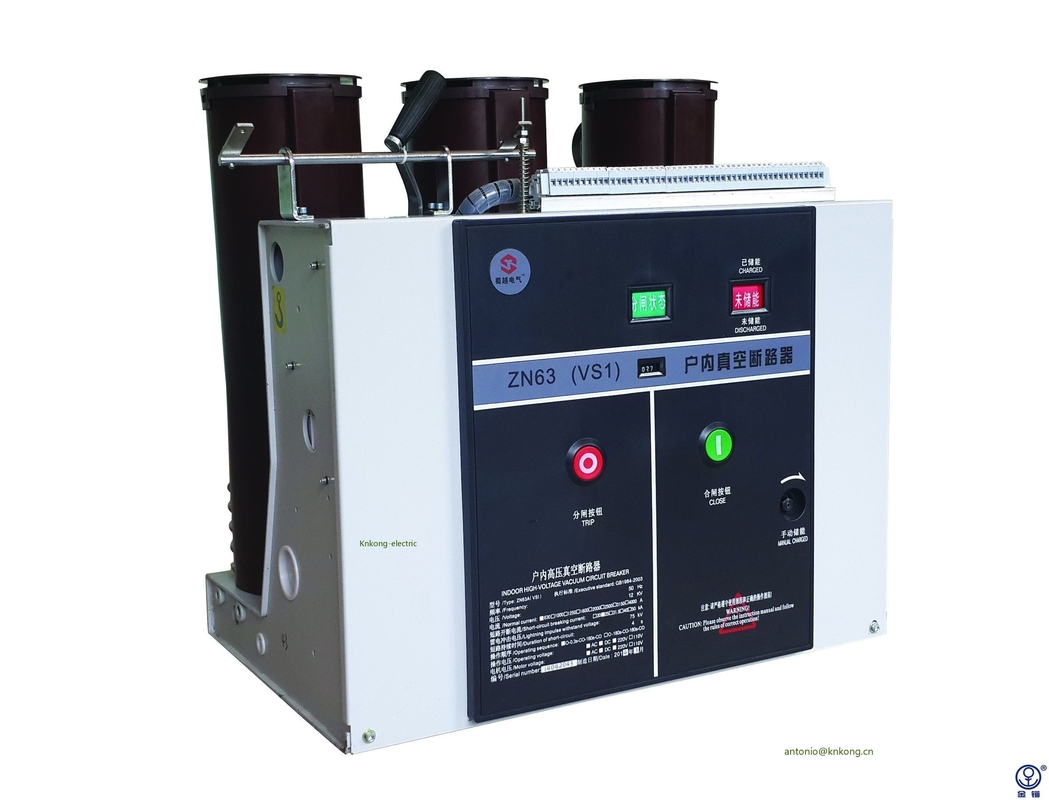

VS1-12KV disjuntor a vácuo extraível uso de interruptores internos
Voltagem: 12KV
Corrente: 630-2000A
Corrente de ruptura: 20KA
Tipo: extraível
Resumo do Produto
Disjuntor a vácuo VS1-12, vazio, quando os contatos móveis e estáticos são energizados e abertos sob a ação do mecanismo de operação, será gerado um arco de vácuo entre os contatos.Ao mesmo tempo, devido à estrutura especial dos contatos, no intervalo de contato também será gerado um campo magnético longitudinal apropriado, que manterá o arco de vácuo como um tipo de difusão, fará com que o arco seja distribuído uniformemente na superfície de contato e queime, e manter uma baixa tensão de arco.Ela pode ser composta ou acumulada na superfície do contato e da blindagem em segundos, e a rigidez dielétrica da fratura da câmara de extinção do arco é rapidamente restaurada, de modo que o arco é extinto e o objetivo de quebra é alcançado.Porque o disjuntor a vácuo adota o arco de vácuo de controle de campo magnético, por isso tem uma capacidade forte e estável de quebrar a corrente.
Condição normal de serviço
| Altitude | ≤1000m | |
| Temperatura ambiente | Máx. | +40℃ |
| Mín. | -15℃ | |
|
Umidade ambiente: Umidade média máxima |
24 horas ≤95% | |
| 1 mês ≤90% | ||
| Pressão máxima de vapor de água | 24 horas ≤2,2 kpa | |
| 1 mês ≤1,8kpa | ||
Parâmetros técnicos
| Não. | Item | Unidade | Parâmetro | ||||||
| 1 | Tensão nominal | KV | 12 | ||||||
| 2 | Frequência nominal | Hz | 50/60 | ||||||
| 3 |
Nível de isolamento nominal |
Tensão suportável de frequência de alimentação de 1 min (rm s) |
KV |
42 (fase-fase, fase-terra) 48 (através da distância de isolamento) |
|||||
| Tensão suportável de impulso de iluminação (pico) |
75 (fase-fase, fase-terra) 85 (através da distância de isolamento) |
||||||||
|
4 |
Corrente nominal |
UMA |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Corrente nominal de interrupção de curto-circuito |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Corrente suportável nominal de curta duração | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corrente nominal de marcação de curto-circuito | 50 | 63 | 80 | 100 | ||||
| 8 | Corrente suportável de pico nominal | 50 | 63 | 80 | 100 | ||||
| 9 | Duração nominal do curto-circuito | s | 4 | ||||||
| 10 | Sequência de operação nominal | O-0,3sO/C-180s-O/C | |||||||
| 11 | Tempos de interrupção da corrente nominal de curto-circuito | Horários | 30/20 vezes (40KA) | ||||||
| 12 | Resistência mecânica | Operações | 20.000 | ||||||
| 13 | Corrente nominal de interrupção do banco de capacitores único |
UMA |
630 | ||||||
| 14 | Corrente de interrupção do banco de capacitores back-to-back nominal | 400 | |||||||
| 15 | Corrente de interrupção de falta à terra dupla | 27,4 | |||||||
| 16 | Erosão de contato máxima permitida |
milímetros |
3 | ||||||
| 17 | Folga entre contatos abertos | 10±1 | |||||||
| 18 | Sobre curso | 3,5±0,5 | |||||||
| 19 | Não simultaneidade de abertura e fechamento trifásicos |
em
|
≤2 | ||||||
| 20 | Bounce duração do fechamento do contato | ≤2 | |||||||
| 21 | Velocidade média de quebra (quebra instantânea 6mm) |
em
|
1,1±0,2 | ||||||
| 22 | Velocidade média de fabricação | 0,8±0,2 | |||||||
| 23 | Fazendo tempo |
em
|
≤100 | ||||||
| 24 | Tempo de descanso | ≤50 | |||||||
|
25 |
Resistência de cada circuito principal de fase |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplitude de salto de quebra de contato | milímetros | ≤2 | ||||||
|
27 |
Tensão nominal de operação | Tensão nominal de operação (V)AC/DC |
V |
24* | 110 | 220 | |||
| Escopo da tensão de operação normal | Abertura: tensão nominal de 65%-120%, caso a tensão seja inferior a 30% da tensão nominal, a operação de abertura não é permitida | ||||||||
| 28 | Tensão nominal do motor de armazenamento de energia | V | AC110/220, DC110/220 | ||||||
| 29 | Tempo de armazenamento de energia | S | ≤15 | ||||||
