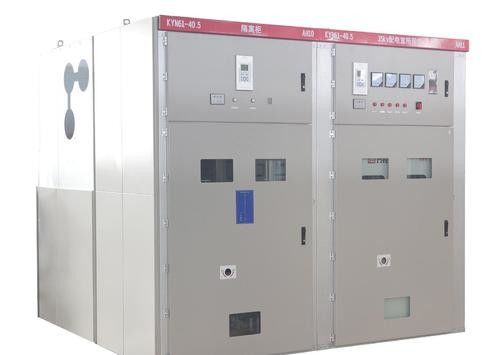

Detalhes do produto:
|
| Tensão da avaliação: | 33KV | classificação atual: | 2000A |
|---|---|---|---|
| Frequência de avaliação: | 50Hz | Standerds: | IEC GB |
| OEM/ODM: | Disponível | Manufactory: | KNKONG |
| Realçar: | painel elétrico do Switchgear 2000A,Switchgear médio da tensão do IEC de KYN61A,Switchgear médio da tensão do IEC 2000A |
||
Introdução de produto
Ambiente de trabalho:
a) Temperatura: -25℃~+40℃
b) Umidade: Média mensal 95%; Média diária 90%.
c) Altura ≤2500m
d) Ar ambiental poluído não aparentemente pelo gás corrosivo e inflamável, pelo vapor, etc.
e) Nenhuma agitação violenta frequente.
Dados técnicos
| Artigos | Unidade | Dados | |
| Tensão de avaliação | Quilovolt | 40,5 | |
| Frequência de avaliação | Hertz | 50 | |
| Corrente de avaliação | 1250,1600,2000 | ||
| A avaliação procura um caminho mais curto a quebra atual | KA | 25,31.5 | |
| Avaliar fazendo a corrente (pico) | KA | 63,80 | |
| corrente da estabilidade 4s térmica | KA | 25,31.5 | |
| Corrente dinâmica de avaliação (pico) | KA | 63,80 | |
| Nível de avaliação da isolação | a frequência de poder 1min suporta a tensão (r.m.s) | Quilovolt | 95 |
| O impulso do relâmpago suporta a tensão (o pico) | Quilovolt | 185 | |
| tensão da frequência do poder 1min através da diferença aberta (r.m.s) | Quilovolt | 118 | |
| O impulso do relâmpago suporta a tensão através da diferença aberta (o pico) | Quilovolt | 215 | |
| Classe da proteção do cerco |
Cerco IP4X, Entre os compartimentos IP2X |
||
| Dimensão do cerco (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo de interruptor | VCB: ZN85-40.5 Interruptor SF6 |
||
*Note: o switchgear da ordem deve fornecer SLD (diagrama de uma única linha) pelo cliente
Características dos componentes principais:
Interruptor interno do vácuo VS1-40.5
Tensão: 40.5kV
Atual: 630 1250 1600 2000 2500A
Quebra Short-circuit atual: 20 25 31.5KA
Vida mecânica: 20.000 vezes
Dados técnicos de KNKONG VS1-40.5
| Artigos | Unidade | Data |
| Tensão avaliado |
Quilovolt |
40,5 |
| A frequência de poder a curto prazo avaliado suporta a tensão (1min) | 95 | |
| Impulso avaliado do relâmpago para suportar a tensão (pico) | 185 | |
| Freq avaliado | Hertz | 50/60 |
| Corrente avaliado | 1250 1600 2000 2500 4000 | |
| Rated procura um caminho mais curto a corrente da saída | KA | 25 31,5 |
| A curto prazo avaliados suportam a corrente | 25 31,5 | |
| Tempo contínuo a curto prazo avaliado | s | 4 |
| O pico avaliado suporta a corrente | KA | 63 80 |
| Rated procura um caminho mais curto a corrente de fechamento | 63 80 | |
| Única corrente lado a lado avaliado da saída do banco do capacitor | 630/400 | |
| Tempo de abertura (volt avaliado.) | Senhora | 35~60 |
| Tempo de fecho (volt avaliado.) | 50~100 | |
| Vida mecânica | épocas | 20000 |
| Tempos avaliados da ruptura para a corrente curto avaliado da saída | s | 20 |
| Tensão avaliado da operação | V | AC110/220 DC110/220 |
| Corrente avaliado do poder que armazena o motor | W | 230 |
| Velocidade de abertura média | m/s | 1.6~2.0 |
| Velocidade de fechamento média | 0.5~0.8 | |
| Procedimento avaliado da operação |
opening-0.3s-closing abertura de opening-180s-closing |
Knkong elétrico forneceu o switchgear 33KV para o mercado internacional por mais de 10 anos.
