Switchgear dos soldados de IEC62271 SF6 Ring Main Unit Switchgear 33kv

Switchgear dos soldados de IEC62271 SF6 Ring Main Unit Switchgear 33kv
Switchgear dos soldados de IEC62271 SF6 Ring Main Unit Switchgear 33kv

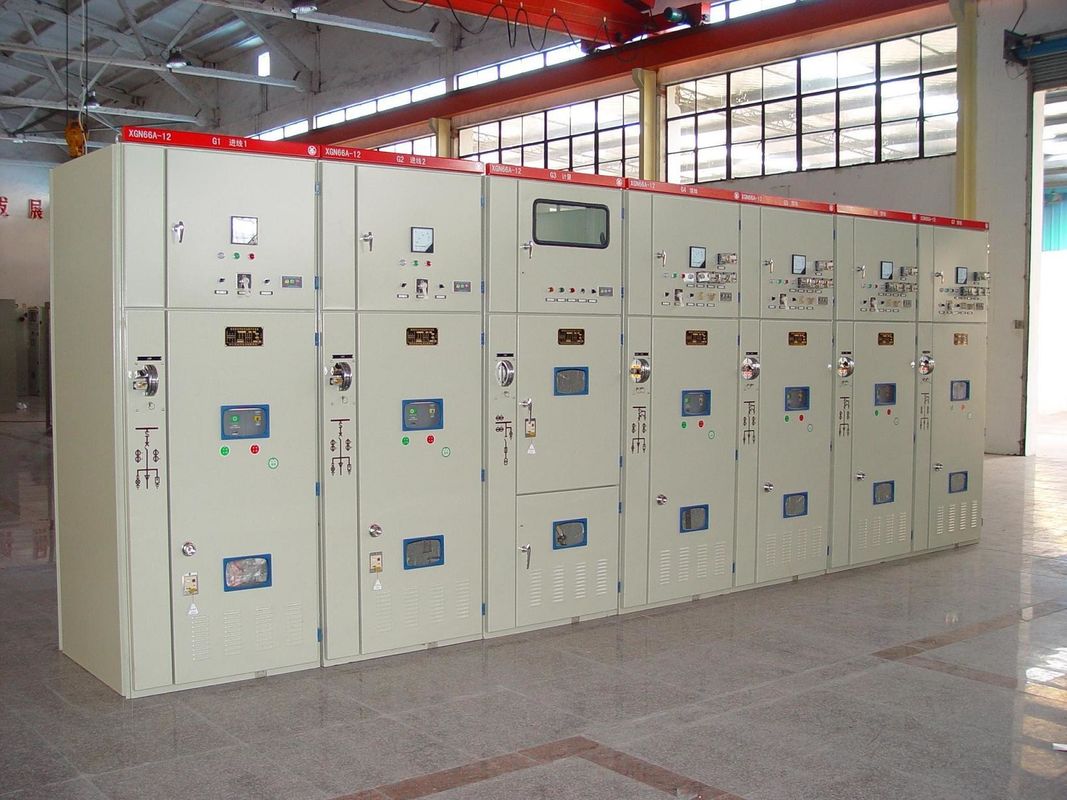

Imagem Grande :  Switchgear dos soldados de IEC62271 SF6 Ring Main Unit Switchgear 33kv

Detalhes do produto:
Lugar de origem: China
Marca: KNKONG
Certificação: CB,ISO
Número do modelo: HXGN15
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 6000-15000
Detalhes da embalagem: Empacotamento padrão da exportação
Tempo de entrega: 15 dias de trabalho
Termos de pagamento: L/C, T/T
Habilidade da fonte: 50 unidades/mês
Contato

Switchgear dos soldados de IEC62271 SF6 Ring Main Unit Switchgear 33kv

descrição
Padrões: IEC 62271-1, IEC 62271-200, IEC 62271 - 100, IEC 62271-102. IEC 60282-1, IEC 61243-5, IEC 60529, IE Tensão: 33KV
Atual: 1250A Manufactory: KNKONG
Realçar:

SF6 Ring Main Unit Switchgear

,

Switchgear dos soldados 33kv

,

Switchgear dos soldados de IEC62271 33kv

Switchgear dos soldados de IEC62271 SF6 Ring Main Unit Switchgear 33kv

Switchgear 11kv Ring Main Unit da unidade principal do anel SF6

Switchgear interno
SF6 Ring Main Unit fechado Metal-folheado
33KV 50/60Hz, 630,1250A
OEM & ODM, equipamento completo
Padrões do IEC da reunião
Envie-nos seu SLD (único a lápis desenho) ou exigências que nós citaremos o mais cedo possível.
Inquira

Introdução de produto

Principleedit
A rede de anel refere a rede de distribuição do poder do anel, isto é, a linha principal de fonte de alimentação forma um laço fechado, e o poder das fontes da fonte de alimentação à linha principal do anel, e distribui então o poder toda a maneira da linha principal através do interruptor de alta tensão. A vantagem desta é que cada ramo da distribuição de poder pode tomar o poder de sua linha principal esquerda e de sua linha principal direita. Quando a linha principal esquerda falha, continua a receber o poder da linha principal direita, e quando a linha principal direita falha, continua a receber o poder da linha principal esquerda. Desta maneira, mesmo que a fonte de alimentação principal seja fonte de alimentação do único-circuito, contudo, de cada ramo da distribuição, os benefícios similares à fonte de alimentação dupla são obtidos, melhorando desse modo a confiança da fonte de alimentação.
De “o armário assim chamado da rede anel” significa que cada ramo da distribuição está equipado com um armário do interruptor (armário que parte do interruptor), e a barra deste armário do interruptor é igualmente uma parte da linha de tronco do anel. Ou seja a linha de tronco do anel é composta das barra de cada armário da tomada. Cada armário da tomada é chamado de “um armário da rede anel”. De fato, se você remove um armário da rede de anel apenas, você não pode ver o significado de “da rede anel”.
As correntes avaliados destes canos principais do anel não são grandes, assim que o interruptor de alta tensão dos canos principais do anel geralmente não usa um interruptor com uma estrutura complicada, mas um interruptor de alta tensão da carga com um fusível de alta tensão com uma estrutura simples. Ou seja o interruptor de alta tensão na unidade principal do anel é geralmente um interruptor da carga. A unidade principal do anel usa um interruptor da carga para operar a corrente normal, e um fusível para cortar para procurar um caminho mais curto atual. A combinação dos dois substitui o interruptor. Naturalmente, isto pode somente ser limitado a alguma capacidade.
Tal switchgear pode igualmente ser usado no sistema de distribuição de estrutura de rede do não-anel, assim que com a aplicação larga deste switchgear, de “o armário da rede anel” saltou da categoria de distribuição de poder da rede de anel e consulta geralmente para carregar o interruptor que o switchgear de alta tensão é o interruptor principal.



Característica
1. a estrutura Metal-folheada e completamente fechado, pode impedir a sujeira e animais pequenos da entrada.
2. Através das janelas de observação na posição e na condição geral de interruptor do painel da porta pode claramente ser visto.
3. O punho de funcionamento da porta e do interruptor é bloqueado mecanicamente para assegurar-se de que a porta não possa ser aberta com o interruptor se feche e o interruptor não possa ser fechado com a porta aberta.
4. Os interruptores de vácuo do uso do switchgear combinados com o material de isolação contínua. Esta tecnologia a favor do meio ambiente evita os usos de SF6 como um gás da isolação.
5. o bloqueio seguro de FIVE-PREVENTION pode eficazmente impedir da mal-operação.



Dados técnicos

Não. Artigo Unidade Parâmetro
1 Tensão avaliado quilovolt 12 24 36
2 Frequência avaliado Hertz 50/60
3 Corrente avaliado 630 (1250*)
4

frequência do poder 1min

suporte a tensão

 molhado quilovolt 38 50 70
seco quilovolt 48 60 85
5 O impulso do relâmpago suporta a tensão quilovolt 75 125/150 170
6 Rated procura um caminho mais curto a quebra atual (o pico) kA 80 63 63
7 Carga ativa avaliado e corrente de quebra de circuito fechado 63 50 50
8 Corrente de transferência Rated 1700 1200 1200
9 Rated procura um caminho mais curto a fatura atual (o pico) kA 80 63 63
10 Cabo avaliado (linha) que carrega quebrando a corrente

50 e 10

50/10
11 Quebra da carga de cabo atual na falha de enterramento 20 20 20
12 Avaliado suporte a corrente (o pico) kA 80 63 63
13 O curto período de tempo suporta a corrente (2s) kA 25 20 20
14 Vida do mecanismo épocas 5000 2000 2000



etiqueta:

11kv Ring Main Unit,

Switchgear dos SOLDADOS SF6,

Rmu de SF6 11kv
