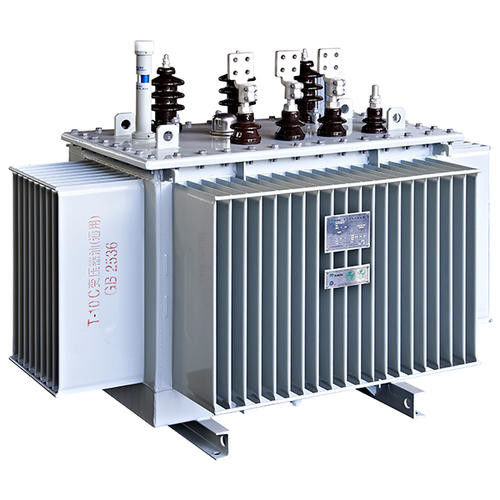

transformador imergido óleo 1000KVA de 50/60Hz S14-M

Padrões do produto

Regras de GB1094.1-2013General para transformadores de poder
Elevação da temperatura do transformador de GB1094.2-2013Power
Nível de GB1094.3-2003Insulation e teste de isolação de transformadores de poder
O transformador de GB1094.5-2008Power suporta procura um caminho mais curto a capacidade
Transformadores de GB/T1094.10-2003Power - parte 10: Determinação de níveis sadios
GB/T25446-2010Oil imergiu parâmetros técnicos e exigências do transformador amorfo da distribuição do núcleo da liga

Características estruturais

Núcleo de ferro: O material magnético do núcleo de ferro usa a liga amorfa. Desde que a liga amorfa não tem uma estrutura de cristal e tem uma característica magnética macia, a área do laço de histerese é muito estreita, a magnetização
o poder é pequeno, a resistividade elétrica é alta, e a perda da corrente de redemoinho é pequena, assim que a perda da nenhum-carga e a corrente da nenhum-carga do transformador feito deste material são usadas. muito baixo. O núcleo é composto de quatro quadros separados do núcleo no mesmo plano
para formar um tipo trifásico da cinco-coluna. Deve ser recozido, e deve ter uma junção da cruz-barreira com uma forma de seção transversal retangular.

Bobina: Além do que a utilização dos enrolamentos de baixa voltagem (160kVA ou menos) com condutores de cobre, uma estrutura cilíndrica feita da folha de cobre usou-se isgenerally; os enrolamentos de alta tensão usam uma estrutura cilíndrica multi-mergulhada para equilibrar a distribuição de enrolamento do ampère e o escapamento do fluxo magnético. Os enrolamentos de alta tensão e de baixa voltagem são ferem-se junto com dispositivos da tensão do fio para formar bobinas retangulares, e as bobinas são solidificadas quente-pressionando e dando forma para aumentar a força mecânica dos enrolamentos e da capacidade suportar para procurar um caminho mais curto.

Tanque de óleo: Adota uma completo-selagem bonita e uma estrutura ondulada livre de manutenção. Com tecnologia de produção avançada do tanque de óleo, submete-se à pressão restrita.

Empresa

Responsabilidade: Interruptor da investigação e desenvolvimento MV& LV da produção, outdoor&indoor VCB, terminais da distribuição de poder (DTU, FTU).

Ano de estabelecimento: 10th-June-2009

Capital registrado: RMB102,000,000 (USD 15.000.000)

Licença da empresa: 91410104689749184A

Área de fabricação da oficina: 20.000 medidores quadrados

Natureza da empresa: empresa privada

Número de empregados: 180

Engenheiro chefe: 20-30

Volume de vendas anuais 2019: RMB200,000,000 (USD 26.000.000)
