General

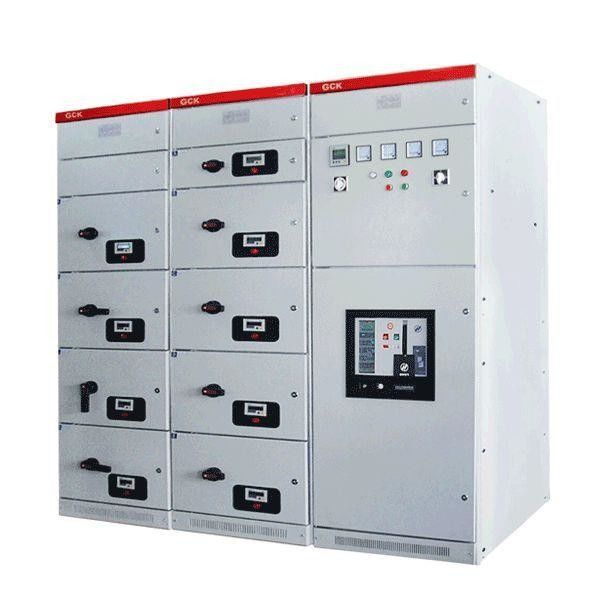

GCK deve ser um tipo econômico melhorado de MNS. A fileira vertical tem os painéis funcionais não plásticos. A porta é fixada no quadro. Depois que a porta é aberta, a gaveta pode ser retirada. G--estrutura do armário; C--tipo drawable; K--centro de controle
Ambiente de trabalho
1. A temperatura do ar ambiental não deve ser mais alta do que +40℃, não mais baixo do que -5℃, a temperatura média dentro de 24h não deve ser mais alto do que +35℃ se excede, ele precisa de ser derated e corrido de acordo com a situação real;
2. Uso interno: a altura do lugar de uso não excederá 2000m
3. A temperatura relativa do ar circunvizinho não deve exceder 50% quando a temperatura é +40℃. Uma temperatura relativa maior está reservada em uma temperatura mais baixa, tal como 90% quando a temperatura é +20℃. Deve-se considerar que a condensação pode ocorrer acidentalmente devido às mudanças de temperatura. O impacto da exposição;
4. Quando o dispositivo é instalado, a inclinação do plano vertical não excede 5°C, e o grupo inteiro de armários é relativamente liso (de acordo com o padrão GBJ232-82);
5. O dispositivo deve ser instalado em um lugar onde não haja nenhuns vibração e impacto severos, e onde os componentes elétricos não são corroídos;
6. Se o usuário tem exigências especiais, pode-se resolver com a consulta com o fabricante.
Parâmetros técnicos
Tensão de isolação avaliado: C.A. 660V, C.A. 1000V
Tensão de trabalho Rated: C.A. 380 V, C.A. 660 V
Frequência avaliado: 50Hz
Corrente máxima do circuito do alimentador: 3150A
Corrente máxima do circuito da gaveta: 3150A
Capacidade máxima de motor do controle: 320KW
O pico horizontal do ônibus suporta a corrente (0.1S): 63KA, 105KA, 176KA
A barra horizontal a curto prazo suporta a corrente (1S): 30 KA, 50 KA, 80 KA, KA 100
O pico vertical do ônibus suporta a corrente (0.1S): 63 KA, KA 105
A barra vertical a curto prazo suporta a corrente (1S): 30 KA, KA 50
A frequência de poder avaliado suporta a tensão (1min): 2500V
A frequência de poder secundária suporta a tensão (1min): 2500V
Nível da proteção: IP30, IP40
Largura das dimensões * profundidade * altura milímetro: 600 (800, 1000) * 800 (1000) * 2200
