General

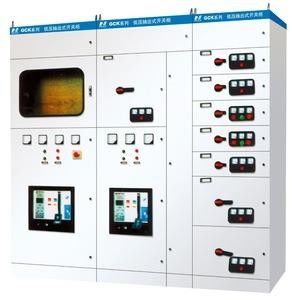

GCK deve ser um tipo econômico melhorado de MNS. A fileira vertical tem os painéis funcionais não plásticos. A porta é fixada no quadro. Depois que a porta é aberta, a gaveta pode ser retirada. G--estrutura do armário; C--tipo drawable; K--centro de controle.
Característica
1. O material principal do tipo quadro de GCK de armário de baixa voltagem do switchgear da gaveta é feito do aço expandido, que é posicionado por placas de ângulo e conectado pelos parafusos sem a estrutura de solda. O tamanho de formação das peças, o tamanho do furo e o intervalo do equipamento modulized. O armário é dividido em três seções isoladas: sala da barra, sala da unidade funcional e sala do cabo, que pode eficazmente impedir a propagação dos acidentes e facilitar a manutenção viva.
2. A unidade funcional do tipo switchgear de baixa voltagem de GCK da gaveta, com a remoção da gaveta, os componentes da unidade é separada completamente da barra vertical condutora, e o equipamento elétrico pode ser substituído e reparado com segurança. A tomada principal do circuito e a tomada auxiliar do circuito da unidade funcional têm as características da inserção firme, força uniforme, e inserção e remoção equilibradas, assegurando a conexão segura. Os compartimentos da unidade são separados por placas de metal, e os obturadores nos compartimentos podem automaticamente ser fechados como a gaveta é retirada, assegurando-se de que o corpo humano não possa tocar no ônibus vertical vivo e segurança da segurança.
3. A barra horizontal do tipo armário de GCK do interruptor da gaveta da baixa tensão é instalada na parte superior do armário. É um sistema de cinco fios trifásico ou um sistema de quatro fios trifásico. As especificações são selecionadas de acordo com a carga calculada ou especificadas pelo usuário. A barra vertical é halogênio-livre, não-tóxica, e não-tóxica. O escudo plástico de planejamento inflamável é fechado.
Ambiente de trabalho
1. A temperatura do ar ambiental não deve ser mais alta do que +40℃, não mais baixo do que -5℃, a temperatura média dentro de 24h não deve ser mais alto do que +35℃ se excede, ele precisa de ser derated e corrido de acordo com a situação real;
2. Uso interno: a altura do lugar de uso não excederá 2000m
3. A temperatura relativa do ar circunvizinho não deve exceder 50% quando a temperatura é +40℃. Uma temperatura relativa maior está reservada em uma temperatura mais baixa, tal como 90% quando a temperatura é +20℃. Deve-se considerar que a condensação pode ocorrer acidentalmente devido às mudanças de temperatura. O impacto da exposição;
4. Quando o dispositivo é instalado, a inclinação do plano vertical não excede 5°C, e o grupo inteiro de armários é relativamente liso (de acordo com o padrão GBJ232-82);
5. O dispositivo deve ser instalado em um lugar onde não haja nenhuns vibração e impacto severos, e onde os componentes elétricos não são corroídos;
6. Se o usuário tem exigências especiais, pode-se resolver com a consulta com o fabricante.
Parâmetros técnicos
Tensão da isolação: C.A. 660-1000V
Tensão de funcionamento: C.A. 380-660 V
Frequência: 50Hz
Corrente máxima para o alimentador-circuito: 3150A
Corrente máxima para o gaveta-circuito: 3150A
Capacidade máxima para o motor do controle: 320KW
O pico horizontal do ônibus suporta a corrente (0.1S): 63/105/176KA
A barra horizontal a curto prazo suporta a corrente (1S): 30/50/80/100 de KA
O pico vertical do ônibus suporta a corrente (0.1S): 63/105 de KA
A barra vertical a curto prazo suporta a corrente (1s): 30/50 de KA
A frequência de poder de avaliação suporta a tensão: 2500V (1min)
A frequência de poder secundária suporta a tensão: 2500V (1min)
Nível da proteção: IP30/40
