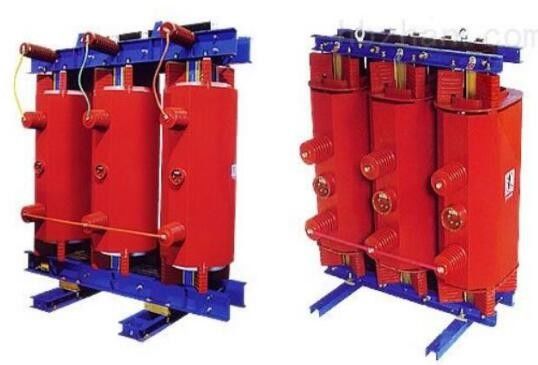

SCB seco - tipo IEC GB 10/0.4KV 30-1600KVA do ISO do transformador de poder
Introdução de produto
Descarga parcial de pequenas perdas, baixa, capacidade de baixo nível de ruído, forte da dissipação de calor
operação da carga avaliado de 150% sob forçado - refrigerar de ar;
Bom desempenho da umidade-prova, umidade 100% da operação normal abaixo;
O cofre forte, o chama-retardador, à prova de fogo, nenhuma poluição, e podem ser instalados diretamente no centro da carga;
Livre de manutenção, fácil instalar, e baixos custos de operação totais.
Padrões do produto
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Características de desempenho
núcleo oblíquo completo da emenda do piso 45°
O núcleo de ferro é feito de chapas de aço laminadas importadas do silicone com permeabilidade magnética alta e as boas junções oblíquas completas da orientação, do piso 45o, do tubo da tração da placa estrutura quadrada especial, e do núcleo a coluna da grão são amarradas com fita de isolamento; a superfície é revestida com a resina especial para impedir a oxidação da umidade reduz eficazmente a perda da nenhum-carga, a corrente da nenhum-carga e o ruído do núcleo de ferro.
Bobina de alta tensão cilíndrica segmentada Multilayer
O condutor de enrolamento de alta tensão é ferida com fio de cobre isolado F-classe, com a esteira longa e do atalho da fibra de vidro como o reforço do enchimento, e é moldado com a mistura da resina de cola Epoxy em um estado de vácuo (1-3mbar). Suprima eficazmente a ocorrência do fenômeno de descarga parcial, e a quantidade de descarga parcial não excede 5PC.
Bobina longitudinal da baixa tensão da estrutura da folha da via aérea
A bobina da baixa tensão é ferida em uma máquina de enrolamento automática da folha com os condutores da folha da boa qualidade, a soldadura de arco de argônio, e precisão de solda alta; o prepreg DMD é usado como a isolação do interlayer, as peças internas e exteriores são isoladas pelo pano de vidro do prepreg, e a parte superior e as gamas mais baixa são seladas com resina de cola Epoxy morrem e então
Entre no forno de cura para solidificar no conjunto, com bom desempenho da umidade-prova;
Escudo protetor robusto e bonito
IP20 pode impedir que os sólidos com um diâmetro maior de 12mm entrem, e pode resistir o impacto acidental; IP23 tem não somente a função de IP20, mas igualmente impede a afluência de gotas de água dentro de um ângulo 60o ao vertical. É apropriado para a instalação e o uso exteriores; pode ser personalizado.
Dispositivo de controle perfeito da proteção da temperatura
O dispositivo de proteção de superaquecimento realiza principalmente a detecção da temperatura e o controle do transformador através do termistor da pinta encaixado na bobina de baixa voltagem. Exposição do circuito do valor de enrolamento trifásico da temperatura durante a operação do transformador
