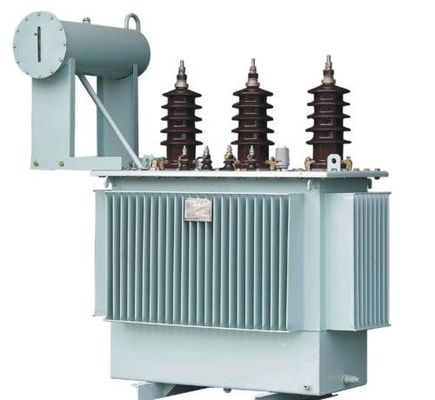

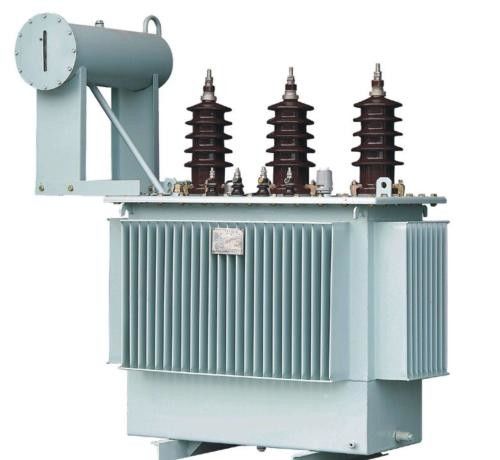

IEC GB 10KV/0.4KV 800KVA do ISO transformador de poder de 3 fases

IEC GB 10KV/0.4KV 800KVA do ISO transformador de poder de 3 fases
IEC GB 10KV/0.4KV 800KVA do ISO transformador de poder de 3 fases

Imagem Grande :  IEC GB 10KV/0.4KV 800KVA do ISO transformador de poder de 3 fases

Detalhes do produto:
Lugar de origem: China
Marca: Knkong
Certificação: ISO IEC CB
Número do modelo: S11
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 1000-3000
Detalhes da embalagem: Empacotamento padrão da exportação
Tempo de entrega: 15 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: unidade 100 pelo mês
Contato

IEC GB 10KV/0.4KV 800KVA do ISO transformador de poder de 3 fases

descrição
Tensão da avaliação: 10KV/0.4KV Capacidade de avaliação: 30-1600KVA
Frequência de avaliação: 50/60Hz Padrões: IEC GB DO ISO
Material: Cobre/alumínio Manufactory: KNKONG
Realçar:

800KVA transformador de poder de 3 fases

,

10KV/0.4KV transformador de poder de 3 fases

,

transformador de poder trifásico

3 fases 10/0.4KV lubrificam o tipo IEC GB do ISO do transformador de poder 30-2500KVA

Introdução de produto

O transformador óleo-imergido é uma das partes de equipamento importantes no sistema de fonte e de distribuição de alimentação de empresas industriais e minando e de construções civis. Reduz a tensão das 10(6) redes quilovolt ou 35kV à tensão do ônibus 230/400V usada pelo usuário. Este tipo de produto é apropriado para C.A. 50 (60) hertz, capacidade avaliado máxima trifásica 2500kVA (a capacidade avaliado máxima monofásica 833kVA, transformador monofásico não é recomendada geralmente), pode ser usado dentro (exterior), quando a capacidade é 315kVA e abaixo pode ser instalada em um polo, a temperatura ambiental não é mais alto do que 40℃, não mais baixo do que -25℃, a mais alta temperatura média diária é 30℃, a mais alta temperatura média anual é 20℃, a humidade relativa não excede 90% (temperatura ambiental 25℃), altura não mais de 1000m. Se é incompatível com as condições acima do uso, os ajustes apropriados da quota devem ser feitos de acordo com as disposições relevantes de GB6450-86.



Características
1. O núcleo de ferro do transformador reduz extremamente a perda da nenhum-carga e a corrente da nenhum-carga, e o núcleo de ferro é limitado para assegurar a tensão do núcleo de ferro e para reduzir o ruído.
2. Os enrolamentos da tensão do alto e baixo são feitos do cobre oxigênio-livre, e dos enrolamentos da baixa tensão de 500kVA e adotam abaixo uma estrutura cilíndrica da dupla camada. 630kVA e adotam acima a dobro-espiral ou a estrutura da quadrilátero-espiral, e o enrolamento de alta tensão adota a estrutura cilíndrica da multi-camada.
3. O grupo da conexão do transformador usa Dyn11 para reduzir o impacto dos harmônicos na rede elétrica e para melhorar a qualidade da fonte de alimentação.
4. O transformador é uma estrutura inteiramente selada, que prolongue a vida útil, não a precise de pendurar o núcleo e a esteja livre da manutenção.
5. O valor medido do ruído é mais baixo do que o padrão.
Após esta série de transformadores são transportados normalmente, as peças relevantes podem ser instaladas sem núcleo que verifica, e o teste de aceitação pode ser realizado, e podem ser postas na operação após a qualificação.



Padrões do produto

GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010



Características de desempenho
a. Os enrolamentos de baixa voltagem de transformadores óleo-imergidos adotam geralmente uma estrutura cilíndrica com folha de cobre em torno do eixo, à exceção dos fios de cobre da pequeno-capacidade; o enrolamento de alta tensão adota uma estrutura cilíndrica da multi-camada para equilibrar a distribuição da ampère-volta do enrolamento e do escapamento da causa. A força mecânica pequena, alta, forte procura um caminho mais curto a resistência.
b. O núcleo de ferro e o enrolamento cada um são adotados com medidas da asseguração. As partes de fechamento tais como a altura do dispositivo e da ligação de baixa voltagem são equipadas com as contraporcas de travamento automático, e a estrutura desuspensão é adotada para suportar o choque do transporte.
c. O núcleo da bobina e de ferro é vácuo secou, e o óleo do transformador é vácuo filtrado e lubrificado para minimizar a umidade dentro do transformador.
d. O tanque de óleo adota a folha ondulada, que tem uma função de respiração para compensar a mudança de volume do óleo causado por mudanças de temperatura, assim este produto não tem um conservator do óleo, que reduza obviamente a altura do transformador.
e. Porque a folha ondulada substitui o conservator do óleo, o óleo do transformador é isolado do mundo exterior, que impede eficazmente a entrada do oxigênio e da umidade, que conduz a uma diminuição no desempenho da isolação.
f. De acordo com os cinco pontos acima do desempenho, assegura-se de que o transformador óleo-imergido não precise de ser mudado durante a operação normal, que reduz extremamente o custo de manutenção do transformador e prolonga a vida útil do transformador.



Dados técnicos principais do transformador de óleo de 10KV S11

Capacidade avaliado
(KVA)		 Alto
tensão
(Quilovolt)		 Batida
Escala		 Ponto baixo
tensão
(Quilovolt)		 Frequência
(Hertz)		 Conexão
Símbolo		 perda da Nenhum-carga
(W)		 perda de carga
(W)		 corrente da Nenhum-carga
(%)		 Nível de ruído
(DB)		 Procurar um caminho mais curto
impedância (%)		 Calibre
Um x B
(milímetro x milímetro)		 Dimensões
L*W*H (milímetro)		 Peso (quilogramas)
30 6
6,3
6,6
10
10,5
11		 ±5%
±2X 2. 5%		 0,4 50
  1. yn11
  2. Y, ynO
 100 630 2,3 44 4 400 770X545X890 260
50 130 910 2,0 44 400 790X560X920 320
80 180 1310 1,9 48 400 850X635X980 420
100 200 1580 1,8 48 550 865X685X990 470
160 280 2310 1,6 49 550 1120X740X1050 610
200 340 2730 1,5 51 550 1235X825X1080 750
250 400 3200 1,4 51 550 1275X860X1100 850
315 480 3830 1,4 53 550 1300X870X1170 960
400 570 4520 1,3 53 660 1395X960X1190 1160
500 680 5410 1,2 54 660 1530X1080X1230 1340
630 810 6200 1,1 54 4,5 660 1660X1180X1300 1660
800 980 7500 1,0 57 820 1740X1255X1400 2100
1000 1150 10300 1,0 57 820 1780X1320X1490 2400
1250 1360 12000 0,9 59 820 1855X1345X1580 2850
1600 1640 14500 0,8 59 820 1960X1415X1700 3430



Dados técnicos principais do transformador de óleo 10KV-S13/14

Capacidade avaliado
(KVA)		 Alto
tensão
(Quilovolt)		 Batida
Escala		 Ponto baixo
tensão
(Quilovolt)		 Frequência
(Hertz)		 Conexão
Símbolo		 perda da Nenhum-carga
(W)		 perda de carga
(W)		 corrente da Nenhum-carga
(%)		 Nível de ruído
(DB)		 Procurar um caminho mais curto
impedância (%)		 Calibre
Um x B
(milímetro x milímetro)

Dimensões

L*W*H (milímetro)

 Peso (quilogramas)
S13 S14 S13 S14
30

6

6,3

6,6

10

10,5

11

±5%

±2X 2,5%

 0,4 50 D, ynO de yn11 Y. 80 80 630/600 505/480 1,4 50 4 400X40C 1005X670X960 280
50 100 100 910/870 730/695 1,2 50 400 X 40C 1005X670X990 390
80 130 130 1310/1250 1050/1000 0,97 52 400X40C X 1060 715X1040 495
100 150 150 1580/1500 1265/1200 0,97 52 550X55C 1075X735X1060 600
125 170 170 1890/1800 1510/1440 0,84 54 550X55C 1110X750X1100 690
160 200 200 2310/2200 1850/1760 0,84 54 550X55C 1140X780X1130 780
200 240 240 2730/2600 2185/2080 0,74 56 550X55C 1210X815X1150 908
250 290 290 3200/305 2560/2440 0,64 56 550X55C 1290X885X1190 1043
315 340 340 3830/3650 3065/2920 0,64 58 550X55C 1300X880X1230 1190
400 410 410 4520/4300 3615/3440 0,54 58 660 X 66C 1410X975X1300 1430
500 480 480 5410/5150 4330/4120 0,54 60 660X66C X 1465 980X1390 1648
630 570 570 6200 4960 0,54 60 4,5 660X66C 1560X1050X1410 2027
800 700 700 7500 6000 0,48 62 820X82C 1700X1160X1480 2500
1000 830 830 10300 8240 0,42 62 820X82C 1790X1280X1520 2700
1250 970 970 12000 9600 0,36 65 820X82C 1890X1360X1600 3280
1600 1170 1170 14500 11600 0,36 69 820X82C 1970X1430X1700

3500
