Detalhes do produto:
|
| Tensão da avaliação: | 12kV | Corrente de avaliação: | 630-1250A |
|---|---|---|---|
| Frequência de avaliação: | 50/60Hz | Padrões: | IEC DO ISO DO GB |
| OEM/ODM: | Por favor seus desenhos de CDA | Original: | China |
| Realçar: | O gás isolou o Switchgear de RMU,SF6 Switchgear dos SOLDADOS HXGN15-12 RMU,Switchgear 12KV de RMU |
||

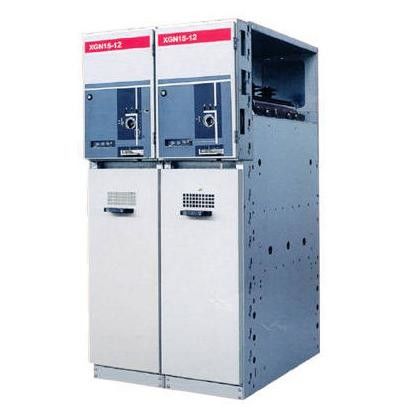

GB da tensão média isolada gás Ring Main Unit do Switchgear do ISO 36KV
IEC do ISO do GB dos SOLDADOS da série 12KV de SF6 RMU HXGN15
Introdução de produto
General
Este tipo de switchgear de RMU usando SF6 como um meio extinguindo com contatos abertos dobro, do arco trabalhar-posição 3 e girando o contato que colocou em um escudo da resina de cola Epoxy de uma estrutura reforçada. Cada tanque de gás deve ser passado a detecção do hélio-escape antes de ser enchido com o 0.045Mpa SF6 (inspecione todo o escapamento para assegurar pode ser instalado verticalmente ou horizontalmente).
Ambiente do serviço
Dados técnicos
| Não. | Artigo | Unidade | Parâmetro | |||
| 1 | Tensão avaliado | quilovolt | 12 | 24 | 36 | |
| 2 | Frequência avaliado | Hertz | 50/60 | |||
| 3 | Corrente avaliado | 630 (1250*) | ||||
| 4 |
frequência do poder 1min suporte a tensão |
molhado | quilovolt | 38 | 50 | 70 |
| seco | quilovolt | 48 | 60 | 85 | ||
| 5 | O impulso do relâmpago suporta a tensão | quilovolt | 75 | 125/150 | 170 | |
| 6 | Rated procura um caminho mais curto a quebra atual (o pico) | kA | 80 | 63 | 63 | |
| 7 | Carga ativa avaliado e corrente de quebra de circuito fechado | 63 | 50 | 50 | ||
| 8 | Corrente de transferência Rated | 1700 | 1200 | 1200 | ||
| 9 | Rated procura um caminho mais curto a fatura de um atual (o pico) | kA | 80 | 63 | 63 | |
| 10 | Cabo avaliado (linha) que carrega quebrando a corrente |
50 e 10 50/10 |
||||
| 11 | Quebra da carga de cabo atual na falha de enterramento | 20 | 20 | 20 | ||
| 12 | Avaliado suporte a corrente (o pico) | kA | 80 | 63 | 63 | |
| 13 | A curto prazo suporte a corrente (2s) | kA | 25 | 20 | 20 | |
| 14 | Vida do mecanismo | épocas | 5000 | 2000 | 2000 | |
Nota: Para breve - a quebra do circuito e a corrente máxima são baseadas no fusível mais a combinação
Componentes opcionais:
Operar-C.A. elétrica 220/110V; C.C. 24/48/110/220V
Contato auxiliar 5 NÃO 5 NC
Conjunto completo de fusível
Relação de comunicação de FTU
