Detalhes do produto:
|
| Tensão avaliado: | 12kV | Corrente avaliado: | 630-1250A |
|---|---|---|---|
| Frequência avaliado: | 50/60Hz | Tipo: | Unidade de interruptor da carga |
| OEM/ODM: | Compartilhe por favor de seus desenhos de CDA | Original: | China |
| Realçar: | O gás do interruptor da carga isolou o Switchgear,Switchgear isolado gás de 12KV RMU,Switchgear SF6 isolado gás |
||

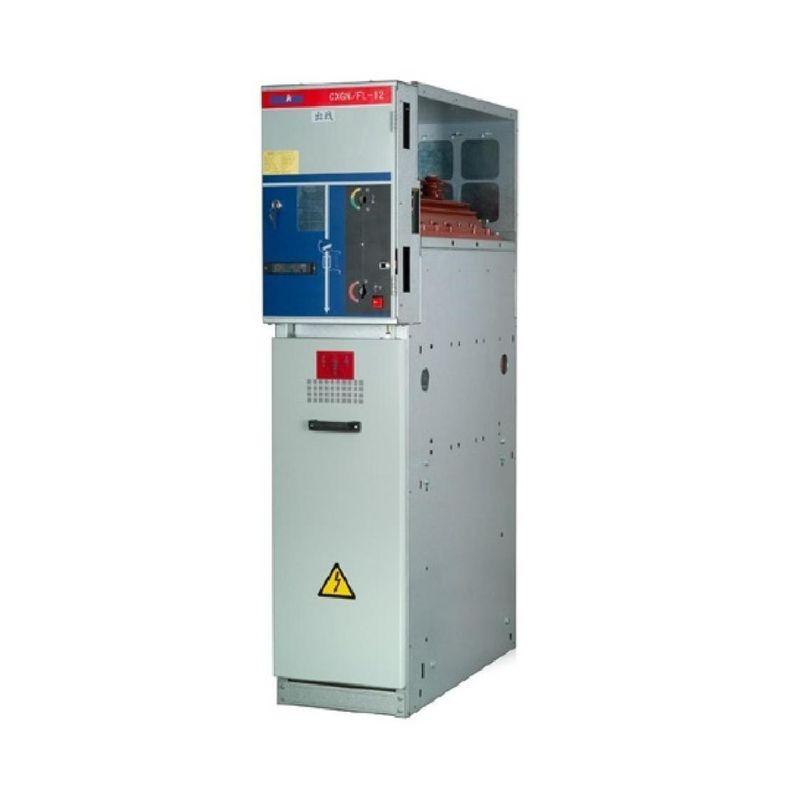

IEC do ISO do GB dos SOLDADOS do módulo de interruptor 12KV da carga de SF6 RMU HXGN15
Introdução de produto
General
O interruptor da carga para o armário da fonte de alimentação é chamado geralmente o módulo de C, que é usado geralmente em uns armários de cinco fios trifásicos de alta tensão.
A unidade de interruptor que chamou a C-unidade barra incluída, carga da três-estação/interruptor da carga da terra, mecanismo de funcionamento da mola da três-estação único, lá é interruptor independente da carga dois e a terra, o furo da operação do interruptor, o interruptor da carga e o enterramento da indicação de posição do interruptor, indicam o indicador da tensão da estufa da embalagem, etc.
Ambiente do serviço
Dados técnicos
| Não. | Artigo | Unidade | Parâmetro | |||
| 1 | Tensão avaliado | quilovolt | 12 | 24 | 36 | |
| 2 | Frequência avaliado | Hertz | 50/60 | |||
| 3 | Corrente avaliado | 630 (1250*) | ||||
| 4 |
frequência do poder 1min suporte a tensão |
molhado | quilovolt | 38 | 50 | 70 |
| seco | quilovolt | 48 | 60 | 85 | ||
| 5 | O impulso do relâmpago suporta a tensão | quilovolt | 75 | 125/150 | 170 | |
| 6 | Rated procura um caminho mais curto a quebra atual (o pico) | kA | 80 | 63 | 63 | |
| 7 | Carga ativa avaliado e corrente de quebra de circuito fechado | 63 | 50 | 50 | ||
| 8 | Corrente de transferência Rated | 1700 | 1200 | 1200 | ||
| 9 | Rated procura um caminho mais curto a fatura de um atual (o pico) | kA | 80 | 63 | 63 | |
| 10 | Cabo avaliado (linha) que carrega quebrando a corrente |
50 e 10 50/10 |
||||
| 11 | Quebra da carga de cabo atual na falha de enterramento | 20 | 20 | 20 | ||
| 12 | Avaliado suporte a corrente (o pico) | kA | 80 | 63 | 63 | |
| 13 | A curto prazo suporte a corrente (2s) | kA | 25 | 20 | 20 | |
| 14 | Vida do mecanismo | épocas | 5000 | 2000 | 2000 | |
Nota: Para breve - a quebra do circuito e a corrente máxima são baseadas no fusível mais a combinação
Componentes opcionais:
Operar-C.A. elétrica 220/110V; C.C. 24/48/110/220V
Contato auxiliar 5 NÃO 5 NC
Conjunto completo de fusível
Relação de comunicação de FTU
