380V, 50/60 de hertz
Projeto modular, conjunto fácil
Cerco: IP40 máximo
CCC, ISO9001, GB7251, IEC439
Envie-nos seu SLD (único a lápis desenho) ou exigências, nós projetamos o plano do switchgear para você
General

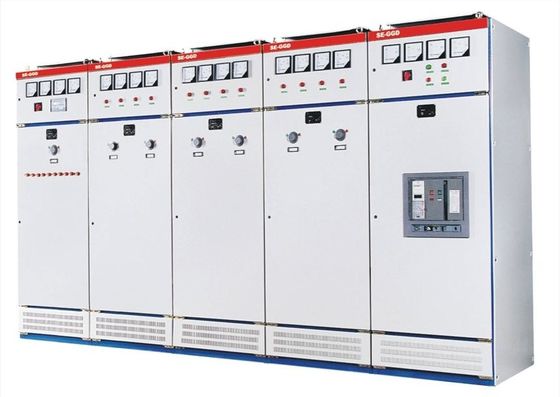

O switchgear de baixa voltagem de GGD é um tipo armário de GGD de distribuição de baixa voltagem do poder da C.A., que seja usado para armários de distribuição de baixa voltagem prendendo fixos do poder. É dividido em três tipos: GGD1GGD2GGD3, com capacidades atuais do segmento diferente.
Ambiente de trabalho
1. A temperatura ambiental não é mais alta do que +40℃ e não mais baixa do que -5℃.
2. Quando o produto é instalado e usado, a altura do lugar de uso não deve exceder 2000M.
3. A humidade relativa do ar circunvizinho não é mais de 90% (+25℃).
4. O equipamento deve ser instalado em um lugar sem vibração e impacto severos, e em um lugar onde os componentes elétricos não sejam corroídos.
5. A humidade relativa do ar circunvizinho não excede 5% quando a temperatura máxima é 40 graus, e uma temperatura relativa maior está reservada em uma temperatura mais baixa, a que deva ser considerado devido
As mudanças de temperatura podem ocasionalmente produzir efeitos da condensação
6. O equipamento é instalado em um lugar onde não haja nenhuns vibração e impacto severos, e onde os componentes elétricos não são corroídos
7. Quando o usuário tem exigências especiais, pode-se resolver com a consulta com o fabricante
Características
1. De acordo com a finalidade, é dividido em: poder que recebe o armário, armário da conexão da barra, armário do alimentador, armário de controlo do motor, armário da compensação de poder reativo, leve o armário de distribuição do poder.
2. Estrutura do armário:
(1) o quadro de armário parcialmente é soldado e montado com aço 8MF formado a frio. O quadro tem os furos de montagem arranjados de acordo com os módulos de E=20mm e de E=100mm para melhorar a versatilidade do conjunto do produto.
(2) o tipo braçadeira de ZMJ da barra, que é thermoformed com material alto do chama-retardador PPO, tem uma estrutura modular com força e isolação mecânicas altas.
(3) os armários largos de 1000mm e de 1200mm adotam uma estrutura simétrica da dobro-porta na parte dianteira, e os armários largos de 600mm e de 800mm adotam uma estrutura de porta inteira. A parte traseira do armário adota uma estrutura simétrica da dobro-porta. A estrutura do armário não é instalada contra a parede.
(4) a porta de armário é conectada ao quadro com uma dobradiça galvanizada do eixo, que seja conveniente para a instalação e a desmontagem. Há inserções de borracha na borda de dobramento da porta.
(5) a estrutura serrilhada aterrando do parafuso é usada entre as peças da instalação no armário e o quadro para formar um circuito de proteção aterrando completo.
(6) a tampa superior do corpo do armário pode ser removida quando necessária facilitar o conjunto e o ajuste do ônibus principal.
