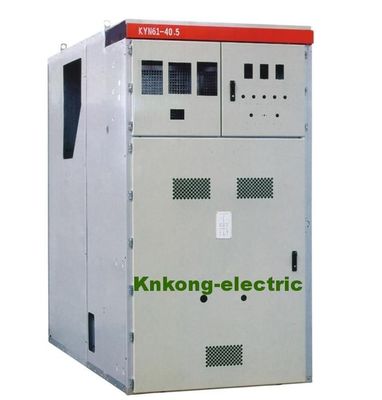

Detalhes do produto:
|
| Tensão da avaliação: | 40.5KV máximo | Corrente de avaliação: | 2000A máximo |
|---|---|---|---|
| Original: | CHINA | Padrões: | IEC ISO GB |
| OEM/ODM: | Inquérito pelo e-mail | Manufactory: | KNKONG-ELECTRIC |
| Realçar: | Switchgear médio da tensão 40.5KV,Switchgear médio da tensão 2000A,O metal da C.A. encerrou o Switchgear médio da tensão |
||
General
Usando o ambiente:
a) Temperatura do ar: -25℃~+40℃
b) Umidade: Umidade mensal 95%; Umidade diária 90%.
c) Altura não mais de 2500m
d) Ar ambiental poluído não aparentemente pelo gás corrosivo e inflamável, pelo vapor, etc.
e) Nenhuma agitação violenta frequente
Dados técnicos
| Artigos | Unidade | Dados | |
| Tensão | Quilovolt | 40,5 | |
| Frequência | Hertz | 50 | |
| Atual | 1250,1600,2000 | ||
| Procurar um caminho mais curto a quebra da corrente | KA | 25,31.5 | |
| Fazer atual (pico) | KA | 63,80 | |
| corrente da estabilidade 4s térmica | KA | 25,31.5 | |
| Atual dinâmico (pico) | KA | 63,80 | |
| Nível da isolação | a frequência de poder 1min suporta a tensão (r.m.s) | Quilovolt | 95 |
| O impulso do relâmpago suporta a tensão (o pico) | Quilovolt | 185 | |
| tensão da frequência do poder 1min através da diferença aberta (r.m.s) | Quilovolt | 118 | |
| O impulso do relâmpago suporta a tensão através da diferença aberta (o pico) | Quilovolt | 215 | |
| Classe da proteção do cerco |
Cerco IP4X, Entre os compartimentos IP2X |
||
| Dimensão do cerco (Width*Depth*Height) | milímetro | 1400*2800*2600 1600*2800*2600 |
|
| Tipo de interruptor | VCB: ZN85-40.5 Interruptor SF6 |
||
*Note: o switchgear da ordem deve fornecer SLD (diagrama de uma única linha) pelo cliente
Dados VS1-40.5 técnicos
| Artigos | Unidade | Data |
| tensão |
Quilovolt |
40,5 |
| a frequência de poder a curto prazo suporta a tensão (1min) | 95 | |
| impulso do relâmpago para suportar a tensão (pico) | 185 | |
| frequência | Hertz | 50/60 |
| atual | 1250 1600 2000 2500 4000 | |
| procurar um caminho mais curto a corrente da saída | KA | 25 31,5 |
| a curto prazo suporte a corrente | 25 31,5 | |
| tempo contínuo a curto prazo | s | 4 |
| o pico suporta a corrente | KA | 63 80 |
| procurar um caminho mais curto a corrente de fechamento | 63 80 | |
| única corrente lado a lado da saída do banco do capacitor | 630/400 | |
| Tempo de abertura (volt avaliado.) | Senhora | 35~60 |
| Tempo de fecho (volt avaliado.) | 50~100 | |
| Vida mecânica | épocas | 20000 |
| tempos da ruptura para a corrente curto avaliado da saída | s | 20 |
| tensão da operação | V | AC110/220 DC110/220 |
| corrente do poder que armazena o motor | W | 230 |
| Velocidade de abertura média | m/s | 1.6~2.0 |
| Velocidade de fechamento média | 0.5~0.8 | |
| procedimento da operação |
opening-0.3s-closing abertura de opening-180s-closing |
O switchgear 33KV elétrico de Knkong serviu o mercado internacional por sobre os 10 anos passados.
