Detalhes do produto:
|
| tensão avaliado: | 40,5 QUILOVOLTS | Corrente avaliado: | 630-2500A |
|---|---|---|---|
| Frequência avaliado: | 50/60Hz | Padrões: | IEC GB DO ISO |
| Manufactory: | KNKONG | OEM/ODM: | Disponível |
| Destacar: | Alta tensão trifásica VCB,Interruptor interno de um vácuo de 40,5 quilovolts |
||

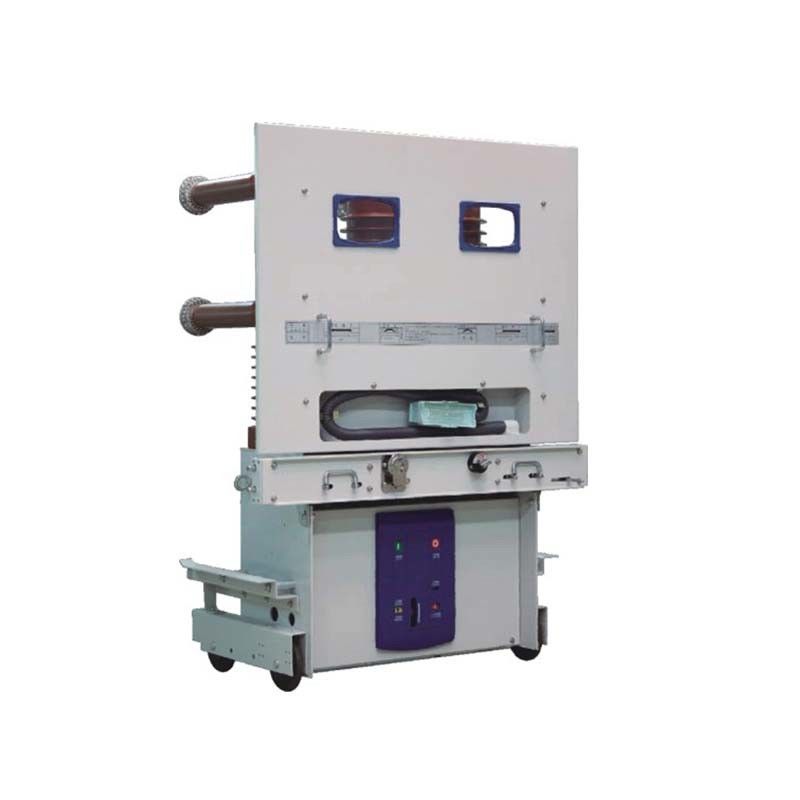

H.V. interno VCB VS1-40.512-40.5KV, 50HZ trifásico 400/630A, AC/DC 110/220V CCC, ISO9001, CE, CB, IEC60898
Introdução de produto
O tipo interruptor de alta tensão interno de VS1-40.5/T do vácuo é usado para o switchgear KYN61-40.5 (Z). É o tipo o mais novo de equipamento da fonte e da distribuição de alimentação. Este produto é de acordo com o padrão GB1984-2003.
Características da estrutura
Este tipo de VCB adota um projeto integrado e é diferente do aberto-tipo interruptor do vácuo e interruptor do vácuo da isolação.
1. O interruptor do vácuo e o encaixe condutor do circuito com resina do aumento do anel através do ofício especial são selados em um polo.
2. Então com o circuito modularized montou em um interruptor modular.
3. Este tipo de VCB com propriedades electrical&mechanical excelentes o nível avançado do interruptor do vácuo no mundo moderno.
Condição normal do serviço
1. Temperatura ambiental: -15℃ +40℃, a temperatura média não é mais do que 35℃ em 24 horas
2. Altura acima do nível do mar: ≤1000m;
3. Humidade relativa: a umidade média de um dia deve ser não mais de 95%; a umidade média de um mês deve ser não mais de 90%;
4. Pressão de vapor saturado: a pressão média de um dia deve ser não mais de 2. 2kPa, a umidade média de um mês devem ser não mais do que l.8kPa;
5. Circunstâncias ambientais: Deve ser instalado nos lugares sem poeira, fumo, erosão química, gás combustível, e poluição salina das emanações.
Parâmetros técnicos de VS1-40.5/E
| Não. | Artigo | Unidade | Parâmetro |
| 1 | Tensão avaliado | Quilovolt | 40,5 |
| 2 | Frequência avaliado | Hertz | 50 |
| 3 | A frequência do poder avaliado suporta o minuto voltage/1 | Quilovolt | 95 |
| 4 | Impulso avaliado do relâmpago para suportar a tensão | Quilovolt | 185 |
| 5 | Corrente avaliado | 630 1250 1600 2000 2500 | |
| 6 | Rated procura um caminho mais curto a quebra atual | KA | 20 25 31,5 |
| 7 | A curto prazo avaliados suportam a corrente | KA | 20 25 31,5 |
| 8 | Rated procura um caminho mais curto a corrente de marcação | KA | 50 63 80 |
| 9 | Valor máximo avaliado de suportar a corrente | KA | 50 63 80 |
| 10 | A duração avaliado de procura um caminho mais curto | s | 4 |
| 11 | Sequência de funcionamento Rated | O-0.3s-CO-180s-CO | |
| 12 | Quebrando o tempo | Senhora | ≤80 |
| 13 | Resistência mecânica | épocas | 10000 |
| 14 | Único banco avaliado do capacitor que quebra a corrente | 400/630 | |
| 15 | Rated procura um caminho mais curto a quebra de épocas de quebra atuais | épocas | 30 |
| 16 | Tamanho (length*width*high) | milímetro | 1246*1700*905 |
| 17 | Tensão avaliado do motor do armazenamento de energia | V | AC110/220, DC110/220 |
| 18 | Peso | Quilograma | 466 |
Parâmetros das propriedades mecânicas
| Não. | Artigo | Unidade | Parâmetro |
| 1 | Afastamento entre contatos abertos | milímetro | 18±2 |
| 2 | Sobre o curso | 3.5~4 | |
| 3 | Poder avaliado do motor do armazenamento de energia | W | 230 |
| 4 | Tempo de armazenamento da energia | s | ≤15 |
| 5 | Salte a duração do fechamento do contato |
Senhora |
≤3 |
| 6 | Não-simultaneidade de uma abertura e de um fechamento de 3 fases | ≤2 | |
| 7 | Quebrando o tempo | ≤70 | |
| 8 | Fazendo o tempo | ≤90 | |
| 9 | salto do Ruptura-freio | m | ≤3 |
| 10 | Velocidade de quebra média | m/s | 1.7±0.3 |
| 11 | Velocidade de fatura média | 0.7±0.3 |
