Detalhes do produto:
|
| Tensão da avaliação: | 40,5 QUILOVOLTS | classificação atual: | 630/1250/1600/2000/2500A |
|---|---|---|---|
| Frequência de avaliação: | 50Hz | Standerds: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM/ODM: | Disponível | ||
| Realçar: | 20KA VCB interno,Interruptor interno de VCB,Interruptor de 20KA VCB |
||

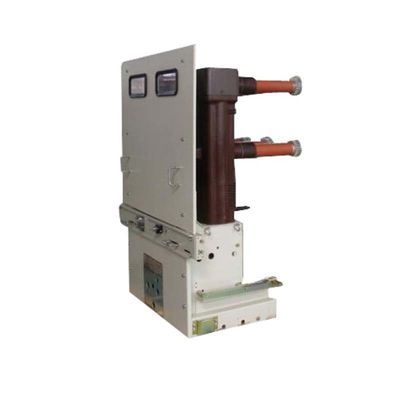

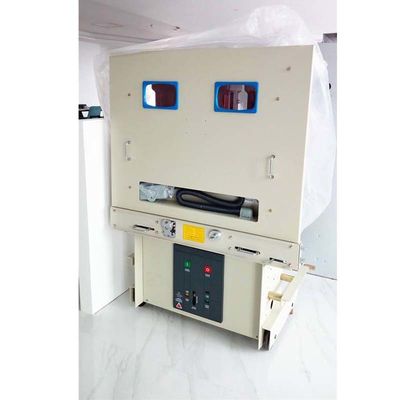

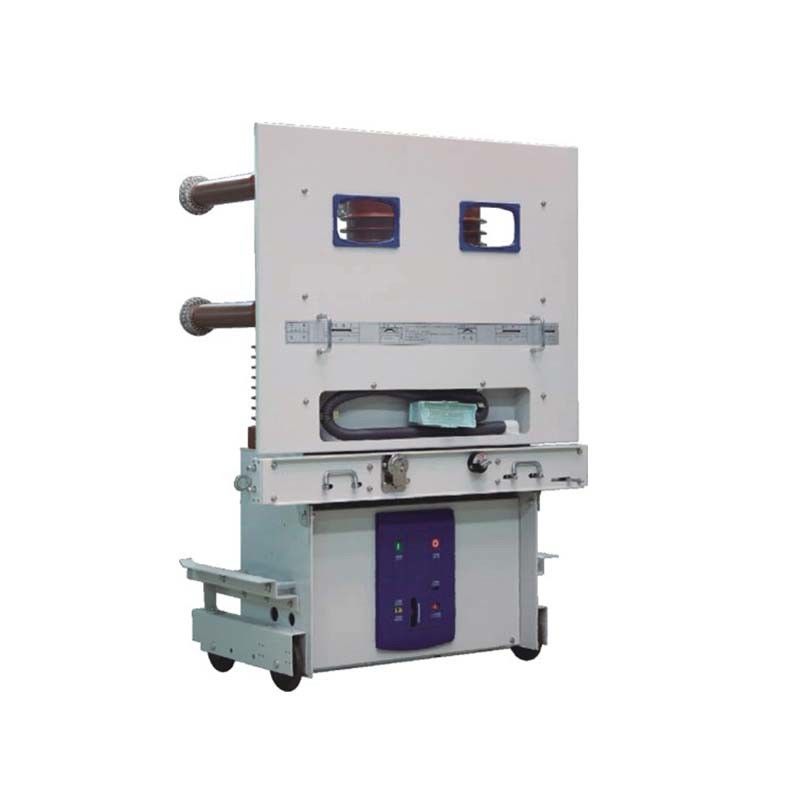

Luva interna de VCB ou polo encaixado 12-40.5KV, 50HZ trifásico 400/630A, AC/DC 110/220V CCC, ISO9001, CE, CB, IEC60898
Introdução de produto
Características da estrutura
1. Mecanismo de funcionamento modular seguro da mola: a disposição do mecanismo de funcionamento da mola é o estilo do up-down, que tem a função da energia de armazenagem manual e da energia de armazenagem elétrica; Tamanho pequeno, boa rigidez total, e desempenho
2. Estrutura da luva (VS1-40.5): O vácuo que extingue a câmara do circuito principal é dentro do cilindro de isolamento fechado; O material do cilindro de isolamento é a resina de cola Epoxy que tem propriedades mecânicas e elétricas seguras. Usando molde avançado do processo de APG, o cilindro de isolamento tem o papel do apoio e a interfase e efeito relativo da isolação
3. Estrutura encapsulada do polo (VS1-40.5E): O circuito condutor adota o polo contínuo da capsulagem; Usando molde avançado do processo de APG, põe o interruptor do vácuo e o outro contínuo das peças (para o circuito preliminar) encapsulados com material da cola Epoxy, para fazer o módulo de circuito principal. Com interior e fora do projeto dobro da saia, o polo tem características tais como a grande distância de dispersão, a força mecânica alta, a precisão alta da parte, as menos peças, nenhuns ajustes secundários, e uma superfície dobrada pequena
4. Padrão -fora no módulo da função: Mecanismo da mola do projeto modular, que inclui dois módulos funcionais: fechamento e abertura; Tem as características da manutenção conveniente, da substituição rápida, e do tempo de manutenção curto; Nenhum reajuste para o mecanismo de funcionamento do interruptor inteiro após ter substituído o módulo de fechamento e de quebra, que pode reduzir o trabalho de manutenção
5. Melhore a permutabilidade e a adaptação do carrinho de mão, o tamanho da instalação e o ZN85, o VD4, e os outros produtos; Capacidade de quebra forte, vida útil longa
Condição normal do serviço
| Altura | ≤1000m | |
| Temperatura ambiental | Máximo | +40℃ |
| Minuto | -15℃ | |
|
Umidade ambiental: Umidade média máxima |
24 horas ≤95% | |
| 1 mês ≤90% | ||
| Pressão de vapor máxima da água | 24 horas de ≤2.2kpa | |
| 1 mês ≤1.8kpa | ||
O ar ambiental não tem nenhuma poluição óbvia do fumo da poeira, gás corrosivos ou combustíveis, vapores ou poluição atmosférica
Parâmetros técnicos de VS1-40.5/E
| Não. | Artigo | Unidade | Parâmetro |
| 1 | Tensão avaliado | Quilovolt | 40,5 |
| 2 | Frequência avaliado | Hertz | 50 |
| 3 | A frequência do poder avaliado suporta o minuto voltage/1 | Quilovolt | 95 |
| 4 | Impulso avaliado do relâmpago para suportar a tensão | Quilovolt | 185 |
| 5 | Corrente avaliado | 630 1250 1600 2000 2500 | |
| 6 | Rated procura um caminho mais curto a quebra atual | KA | 20 25 31,5 |
| 7 | A curto prazo avaliados suportam a corrente | KA | 20 25 31,5 |
| 8 | Rated procura um caminho mais curto a corrente de marcação | KA | 50 63 80 |
| 9 | Valor máximo avaliado de suportar a corrente | KA | 50 63 80 |
| 10 | A duração avaliado de procura um caminho mais curto | s | 4 |
| 11 | Sequência de funcionamento Rated | O-0.3s-CO-180s-CO | |
| 12 | Quebrando o tempo | Senhora | ≤80 |
| 13 | Resistência mecânica | épocas | 10000 |
| 14 | Único banco avaliado do capacitor que quebra a corrente | 400/630 | |
| 15 | Rated procura um caminho mais curto a quebra de épocas de quebra atuais | épocas | 30 |
| 16 | Tamanho (length*width*high) | milímetro | 1246*1700*905 |
| 17 | Tensão avaliado do motor do armazenamento de energia | V | AC110/220, DC110/220 |
| 18 | Peso | Quilograma | 466 |
Parâmetros das propriedades mecânicas
| Não. | Artigo | Unidade | Parâmetro |
| 1 | Afastamento entre contatos abertos | milímetro | 18±2 |
| 2 | Sobre o curso | 3.5~4 | |
| 3 | Poder avaliado do motor do armazenamento de energia | W | 230 |
| 4 | Tempo de armazenamento da energia | s | ≤15 |
| 5 | Salte a duração do fechamento do contato |
Senhora |
≤3 |
| 6 | Não-simultaneidade de uma abertura e de um fechamento de 3 fases | ≤2 | |
| 7 | Quebrando o tempo | ≤70 | |
| 8 | Fazendo o tempo | ≤90 | |
| 9 | salto do Ruptura-freio | m | ≤3 |
| 10 | Velocidade de quebra média | m/s | 1.7±0.3 |
| 11 | Velocidade de fatura média | 0.7±0.3 |
