Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts

Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts
Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts

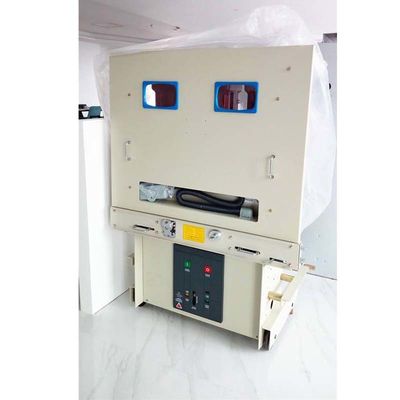

Imagem Grande :  Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts

Detalhes do produto:
Lugar de origem: China
Marca: Knkong
Certificação: CCC,ISO9001,CE, CB,IEC60898
Número do modelo: VS1-40.5/E
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 1000-3000
Detalhes da embalagem: Empacotamento padrão da exportação
Tempo de entrega: 30 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: unidade 100 pelo mês

Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts

descrição
Tensão: 40,5 QUILOVOLTS Atual: 630/1250/1600/2000/2500A
Frequência: 50/60Hz Standerds: CCC, ISO9001, CE, CB, IEC60898
OEM/ODM: Inquérito pelo e-mail Manufactory: KNKONG
Realçar:

VS1-40.5T VCB de alta tensão

,

Interruptor interno do vácuo de VS1-40.5T

,

Interruptor de alta tensão de um vácuo de 40

Tipo fontes de alta tensão internas de VS1-40.5T do equipamento elétrico do interruptor do vácuo



Introdução de produto

(tipo modular) o interruptor interno do vácuo -40,5 é apropriado para o equipamento de alta tensão interno com tensão avaliado de 40.5kV e de C.A. trifásica 50Hz. Pode ser usado como empresas industriais e minando, centrais elétricas e subestações como a corrente da carga, sobrecarrega atual e procurar-lo um caminho mais curto. Para o uso atual, é apropriado para a operação frequente.



Características da estrutura

1. Mecanismo de funcionamento modular seguro da mola: a disposição do mecanismo de funcionamento da mola é o estilo do up-down, que tem a função da energia de armazenagem manual e da energia de armazenagem elétrica; Tamanho pequeno, boa rigidez total, e desempenho



2. Estrutura da luva (VS1-40.5): O vácuo que extingue a câmara do circuito principal é dentro do cilindro de isolamento fechado; O material do cilindro de isolamento é a resina de cola Epoxy que tem propriedades mecânicas e elétricas seguras. Usando molde avançado do processo de APG, o cilindro de isolamento tem o papel do apoio e a interfase e efeito relativo da isolação



3. Estrutura encapsulada do polo (VS1-40.5E): O circuito condutor adota o polo contínuo da capsulagem; Usando molde avançado do processo de APG, põe o interruptor do vácuo e o outro contínuo das peças (para o circuito preliminar) encapsulados com material da cola Epoxy, para fazer o módulo de circuito principal. Com interior e fora do projeto dobro da saia, o polo tem características tais como a grande distância de dispersão, a força mecânica alta, a precisão alta da parte, as menos peças, nenhuns ajustes secundários, e uma superfície dobrada pequena



4. Padrão -fora no módulo da função: Mecanismo da mola do projeto modular, que inclui dois módulos funcionais: fechamento e abertura; Tem as características da manutenção conveniente, da substituição rápida, e do tempo de manutenção curto; Nenhum reajuste para o mecanismo de funcionamento do interruptor inteiro após ter substituído o módulo de fechamento e de quebra, que pode reduzir o trabalho de manutenção



5. Melhore a permutabilidade e a adaptação do carrinho de mão, o tamanho da instalação e o ZN85, o VD4, e os outros produtos; Capacidade de quebra forte, vida útil longa



Condição normal do serviço

1. Temperatura ambiental: -15℃-+40℃, a temperatura média não é mais do que 35℃ em 24 horas
2. Altura acima do nível do mar: ≤1000m;
3. Humidade relativa: a umidade média de um dia deve ser não mais de 95%; a umidade média de um mês deve ser não mais de 90%;
4. Pressão de vapor saturado: a pressão média de um dia deve ser não mais de 2. 2kPa, a umidade média de um mês devem ser não mais do que l.8kPa;
5. Circunstâncias ambientais: Deve ser instalado nos lugares sem poeira, fumo, erosão química, gás combustível e poluição salina das emanações.

Parâmetros técnicos de VS1-40.5/E

Não. Artigo Unidade Parâmetro
1 Tensão avaliado Quilovolt 40,5
2 Frequência avaliado Hertz 50
3 A frequência do poder avaliado suporta o minuto voltage/1 Quilovolt 95
4 Impulso avaliado do relâmpago para suportar a tensão Quilovolt 185
5 Corrente avaliado 630 1250 1600 2000 2500
6 Rated procura um caminho mais curto a quebra atual KA 20 25 31,5
7 A curto prazo avaliados suportam a corrente KA 20 25 31,5
8 Rated procura um caminho mais curto a corrente de marcação KA 50 63 80
9 Valor máximo avaliado de suportar a corrente KA 50 63 80
10 A duração avaliado de procura um caminho mais curto s 4
11 Sequência de funcionamento Rated   O-0.3s-CO-180s-CO
12 Quebrando o tempo Senhora ≤80
13 Resistência mecânica épocas 10000
14 Único banco avaliado do capacitor que quebra a corrente 400/630
15 Rated procura um caminho mais curto a quebra de épocas de quebra atuais épocas 30
16 Tamanho (length*width*high) milímetro 1246*1700*905
17 Tensão avaliado do motor do armazenamento de energia V AC110/220, DC110/220
18 Peso Quilograma 466



Parâmetros das propriedades mecânicas

Não. Artigo Unidade Parâmetro
1 Afastamento entre contatos abertos milímetro 18±2
2 Sobre o curso 3.5~4
3 Poder avaliado do motor do armazenamento de energia W 230
4 Tempo de armazenamento da energia s ≤15
5 Salte a duração do fechamento do contato



Senhora

≤3
6 Não-simultaneidade de uma abertura e de um fechamento de 3 fases ≤2
7 Quebrando o tempo ≤70
8 Fazendo o tempo ≤90
9 salto do Ruptura-freio m ≤3
10 Velocidade de quebra média m/s 1.7±0.3
11 Velocidade de fatura média 0.7±0.3



Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts 0Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts 1Interruptor interno de alta tensão do vácuo de VS1-40.5T VCB 40,5 quilovolts 2
