Detalhes do produto:
|
| Tensão: | 12kV | Atual: | 1250A |
|---|---|---|---|
| Quebrando a corrente: | 25kA | TIPO: | Withdrawable |
| Original: | CHINA | Manufactory: | KNKONG |
| Realçar: | As séries VS1 limpam o interruptor,Interruptor encaixado do vácuo de Polo,Interruptor modular do vácuo de VCB |
||

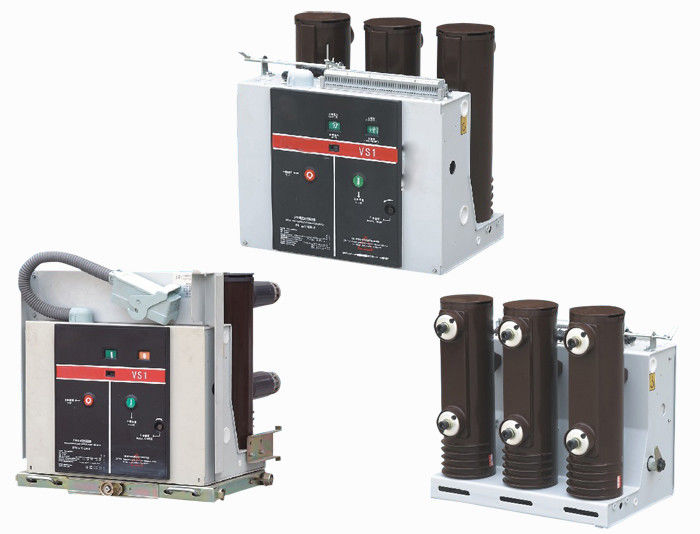

Interruptor do vácuo da série de VCB 12KV 1250A VS1
Tensão: 12KV
Atual: 1250A
Quebra atual: 25KA
Tipo: withdrawable
Vista geral do produto
VS1-Series encaixou o polo. os interruptores do vácuo são aplicáveis a 12kV, switchgear interno trifásico da C.A. 50Hz e podem servir como unidades da proteção e de controle para o equipamento industrial e minando da subestação do transformador do estabelecimento. Com projeto modular e do independente-quadro para seus mecanismos de funcionamento da mola, os interruptores de VS1-Series podem operar-se com meados de-grupo de KYN28- 12(24) e o switchgear fixo. Estes interruptores são sujeitos à instalação fixa e ao conjunto com o caminhão como uma unidade do carrinho de mão
Padrões aplicáveis
Switchgear 1EC62271-100 e controle-engrenagem-parte de alta tensão 100: Interruptores da corrente alternada
Circuito secundário
Os interruptores do vácuo de VS1-Series adotam projetos modulares para suas placas de circuito secundárias do controle. A conexão elétrica dos mecanismos emprega as tomadas de primeira qualidade do auto-prendedor, que facilita a substituição e assegura a conexão elétrica segura
Parâmetros técnicos
| Não. | Artigo | Unidade | Parâmetro | ||||||
| 1 | Tensão avaliado | Quilovolt | 12 | ||||||
| 2 | Frequência avaliado | Hertz | 50/60 | ||||||
| 3 |
Nível avaliado da isolação |
a frequência de poder 1min suporta a tensão (R.M. s) |
Quilovolt |
42 (fase-à-fase, fase-à-terra) 48 (através da distância isolante) |
|||||
| Iluminando o impulso suporte a tensão (o pico) |
75 (fase-à-fase, fase-à-terra) 85 (através da distância isolante) |
||||||||
|
4 |
Corrente avaliado |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rated procura um caminho mais curto a quebra atual |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | A curto prazo avaliados suportam a corrente | 20 | 25 | 31,5 | 40 | ||||
| 7 | Rated procura um caminho mais curto a corrente de marcação | 50 | 63 | 80 | 100 | ||||
| 8 | O pico avaliado suporta a corrente | 50 | 63 | 80 | 100 | ||||
| 9 | A duração avaliado de procura um caminho mais curto | s | 4 | ||||||
| 10 | Sequência de funcionamento Rated | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Quebrando os tempos do avaliado procuram um caminho mais curto atual | Épocas | 30/20 das épocas (40KA) | ||||||
| 12 | Resistência mecânica | Ops | 20000 | ||||||
| 13 | Único banco avaliado do capacitor que quebra a corrente |
|
630 | ||||||
| 14 | Banco lado a lado avaliado do capacitor que quebra a corrente | 400 | |||||||
| 15 | quebra da falha da Dobro-terra atual | 27,4 | |||||||
| 16 | Erosão de contato máxima permissível |
milímetro |
3 | ||||||
| 17 | Afastamento entre contatos abertos | 10±1 | |||||||
| 18 | Sobre o curso | 3.5±0.5 | |||||||
| 19 | Não-simultaneidade de uma abertura e de um fechamento de 3 fases |
Senhora
|
≤2 | ||||||
| 20 | Salte a duração do fechamento do contato | ≤2 | |||||||
| 21 | Velocidade de quebra média (instante que quebra 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Velocidade de fatura média | 0.8±0.2 | |||||||
| 23 | Fazendo o tempo |
Senhora
|
≤100 | ||||||
| 24 | Quebrando o tempo | ≤50 | |||||||
|
25 |
Resistência de cada circuito principal da fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contato que quebra a amplitude do salto | milímetro | ≤2 | ||||||
|
27 |
Tensão de funcionamento Rated | Tensão de funcionamento Rated (V) AC/DC |
V |
24* | 110 | 220 | |||
| Espaço da tensão da operação normal | Abertura: 65%-120% a tensão avaliado, caso que a tensão é mais baixa da tensão avaliado de 30%, abrindo a operação não é permitida | ||||||||
| 28 | Tensão avaliado do motor do armazenamento de energia | V | AC110/220, DC110/220 | ||||||
| 29 | Tempo de armazenamento da energia | S | ≤15 | ||||||
