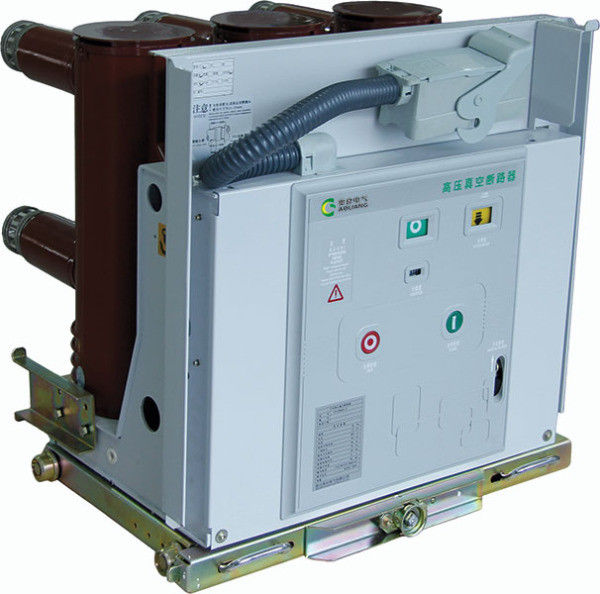

20KA que alterna o interruptor Withdrawable 12KV de VCB

Interruptor 12KV 630-1250A do vácuo da série VS1

Tensão: 12KV

Atual: 630-1250A

Quebra atual: 20KA

Tipo: withdrawable

Vista geral do produto

VS1-Series encaixou o polo. os interruptores do vácuo são aplicáveis a 12kV, switchgear interno trifásico da C.A. 50Hz e podem servir como unidades da proteção e de controle para o equipamento industrial e minando da subestação do transformador do estabelecimento. Com projeto modular e do independente-quadro para seus mecanismos de funcionamento da mola, os interruptores de VS1-Series podem operar-se com meados de-grupo de KYN28- 12(24) e o switchgear fixo. Estes interruptores são sujeitos à instalação fixa e ao conjunto com o caminhão como uma unidade do carrinho de mão

Padrões aplicáveis

Switchgear 1EC62271-100 e controle-engrenagem-parte de alta tensão 100: Interruptores da corrente alternada

Circuito secundário

Os interruptores do vácuo de VS1-Series adotam projetos modulares para suas placas de circuito secundárias do controle. A conexão elétrica dos mecanismos emprega as tomadas de primeira qualidade do auto-prendedor, que facilita a substituição e assegura a conexão elétrica segura

Amortecedor de óleo de capacidade elevada

O amortecedor de quebra de capacidade elevada pode marcadamente reduzir ultrapassa e as amplitudes de repercussão do contato movente de um interruptor do vácuo em quebrar assim a evitação da perda de resistência mecânica devido à fadiga excedente parcial dos foles do interruptor do vácuo que resultam de contato movente ultrapassam. Como repercutirindo as amplitudes do contato movente reduzem-se, nenhuma re-ignição e o restrike é encontrado durante o teste de comutação do banco do capacitor

Parâmetros técnicos

Segurança da operação

Com anti-maloperation proteção de travamento estes interruptores, trabalhando em uns armários do switchgear, podem realizar funções de bloqueio, evitação malapert e aumento da “cinco-proteção” da proteção da segurança pessoal de um operador.

Somente quando o interruptor e o interruptor do enterramento estão na posição desligado pode o caminhão do interruptor esteja submetido à posição do serviço da posição do teste

O interruptor puder ser fechado somente quando na posição do serviço/teste.

Com o interruptor fechou seu caminhão não pode ser submetido dentro ou submetido para fora que pode ser realizado somente quando o interruptor está na posição desligado.

O interruptor em uma posição fechado não pode ser submetido para fora da posição do serviço à posição do teste.

O interruptor não pode ser fechado quando for submetido dentro.

Quando o interruptor é fechado, se o sinal de fechamento não é oportuno removido, o circuito de controle interno da anti-viagem eliminará o circuito de fechamento para impedir reclosing múltiplo (opcional).

Se o fechamento de fechamento elétrico é selecionado, o interruptor será incapaz de ser fechado quando o circuito secundário não fornece o poder ou o poder fornecido não encontra o funcionamento normal do eletroímã de travamento (opcional).
