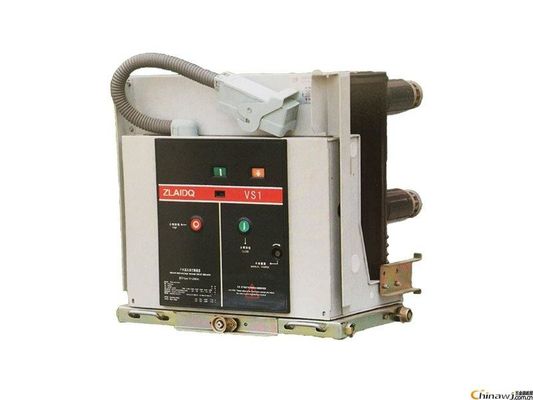

Imagem Grande :  Interruptor encaixado 2000A 12KV de Polo VCB para a subestação do transformador

Detalhes do produto:
Lugar de origem: CHINA
Marca: KNKONG
Certificação: CB,ISO,IEC
Número do modelo: VS1-12
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Preço: USD 1000-2000 Each
Detalhes da embalagem: Empacotamento padrão da exportação
Tempo de entrega: 15 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: Unidade 1000 pelo mês

Interruptor encaixado 2000A 12KV de Polo VCB para a subestação do transformador

descrição
Tensão: 12kV Atual: 2000A
Quebrando a corrente: 25kA TIPO: Withdrawable
Original: CHINA Manufactory: KNKONG
Realçar:

Interruptor 2000A de VCB

,

Interruptor encaixado de Polo VCB

,

25KA que quebra o interruptor de VCB

Interruptor 12KV 2000A do vácuo de VS1-12 VCB

Tensão: 12KV

Atual: 2000A

Quebra atual: 20KA

Tipo: withdrawable





Vista geral do produto

VS1-Series encaixou o polo. os interruptores do vácuo são aplicáveis a 12kV, switchgear interno trifásico da C.A. 50Hz e podem servir como unidades da proteção e de controle para o equipamento industrial e minando da subestação do transformador do estabelecimento. Com projeto modular e do independente-quadro para seus mecanismos de funcionamento da mola, os interruptores de VS1-Series podem operar-se com meados de-grupo de KYN28- 12(24) e o switchgear fixo. Estes interruptores são sujeitos à instalação fixa e ao conjunto com o caminhão como uma unidade do carrinho de mão



Condição do serviço especial

As condições operacionais especiais devem ser concordada sobre pelo fabricante e o usuário o fabricante deve ser consultado adiantado sobre cada condição operacional especial:



Altura do local sobre 1000m

- Permita a redução na força dielétrica do ar

- Ou o tipo interruptor do platô deve ser pedido, que se encontrará

exigências correspondentes da isolação.



Temperatura ambiental aumentada

- A capacidade de carga atual é reduzida

- Forneça a ventilação adicional para a dissipação de calor

Outras considerações devem ser consultado com o fabricante de acordo com a seção 2,2 em IEC 62271-1



Parâmetros técnicos

Não. Artigo Unidade Parâmetro
1 Tensão avaliado Quilovolt 12
2 Frequência avaliado Hertz 50/60
3



Nível avaliado da isolação

a frequência de poder 1min suporta a tensão (R.M. s)



Quilovolt

42 (fase-à-fase, fase-à-terra)

48 (através da distância isolante)

Iluminando o impulso suporte a tensão (o pico)

75 (fase-à-fase, fase-à-terra)

85 (através da distância isolante)





4





Corrente avaliado





630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Rated procura um caminho mais curto a quebra atual



KA

20 25 31,5 40
6 A curto prazo avaliados suportam a corrente 20 25 31,5 40
7 Rated procura um caminho mais curto a corrente de marcação 50 63 80 100
8 O pico avaliado suporta a corrente 50 63 80 100
9 A duração avaliado de procura um caminho mais curto s 4
10 Sequência de funcionamento Rated   O-0.3s-O/C-180s-O/C
11 Quebrando os tempos do avaliado procuram um caminho mais curto atual Épocas 30/20 das épocas (40KA)
12 Resistência mecânica Ops 20000
13 Único banco avaliado do capacitor que quebra a corrente



630
14 Banco lado a lado avaliado do capacitor que quebra a corrente 400
15 quebra da falha da Dobro-terra atual 27,4
16 Erosão de contato máxima permissível



milímetro

3
17 Afastamento entre contatos abertos 10±1
18 Sobre o curso 3.5±0.5
19 Não-simultaneidade de uma abertura e de um fechamento de 3 fases

Senhora



≤2
20 Salte a duração do fechamento do contato ≤2
21 Velocidade de quebra média (instante que quebra 6mm)

m/s



1.1±0.2
22 Velocidade de fatura média 0.8±0.2
23 Fazendo o tempo

Senhora



≤100
24 Quebrando o tempo ≤50





25



Resistência de cada circuito principal da fase



μ Ω

630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contato que quebra a amplitude do salto milímetro ≤2



27

Tensão de funcionamento Rated Tensão de funcionamento Rated (V) AC/DC



V

24* 110 220
Espaço da tensão da operação normal Abertura: 65%-120% a tensão avaliado, caso que a tensão é mais baixa da tensão avaliado de 30%, abrindo a operação não é permitida
28 Tensão avaliado do motor do armazenamento de energia V AC110/220, DC110/220
29 Tempo de armazenamento da energia S ≤15





Segurança da operação

Com anti-maloperation proteção de travamento estes interruptores, trabalhando em uns armários do switchgear, podem realizar funções de bloqueio, evitação malapert e aumento da “cinco-proteção” da proteção da segurança pessoal de um operador.

Somente quando o interruptor e o interruptor do enterramento estão na posição desligado pode o caminhão do interruptor esteja submetido à posição do serviço da posição do teste

O interruptor puder ser fechado somente quando na posição do serviço/teste.

Com o interruptor fechou seu caminhão não pode ser submetido dentro ou submetido para fora que pode ser realizado somente quando o interruptor está na posição desligado.

O interruptor em uma posição fechado não pode ser submetido para fora da posição do serviço à posição do teste.

O interruptor não pode ser fechado quando for submetido dentro.

Quando o interruptor é fechado, se o sinal de fechamento não é oportuno removido, o circuito de controle interno da anti-viagem eliminará o circuito de fechamento para impedir reclosing múltiplo (opcional).

Se o fechamento de fechamento elétrico é selecionado, o interruptor será incapaz de ser fechado quando o circuito secundário não fornece o poder ou o poder fornecido não encontra o funcionamento normal do eletroímã de travamento (opcional).
