Detalhes do produto:
|
| Tensão: | 12KV-24KV | Atual: | 630A 1250A 2000A |
|---|---|---|---|
| Quebra atual: | 25KA | Tipo: | Fixado |
| Padrão: | GB, IEC, ISO | Manufactory: | KNKONG-ELECTRIC |
| Realçar: | Interruptor interno de 12KV VCB,Interruptor encaixado de Polo VCB,Interruptor 25KA de VCB |
||

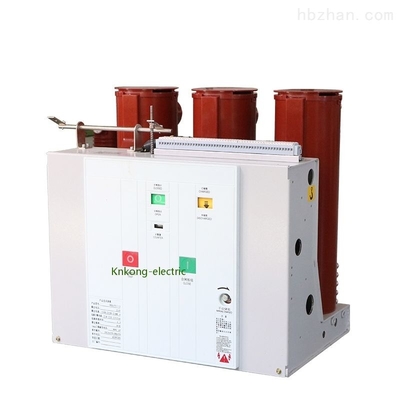

Tipo interno interruptor de 12KV 1250A do vácuo com polo encaixado
Tensão: 12KV 24KV
Atual: 630A 1250A 2000A
Quebra atual: 20KA
Tipo: Fixado
Vista geral do produto
VS1-series encaixou o polo. O interruptor do vácuo é usado para 12kV, 24KV switchgear interno trifásico da C.A. 50Hz/60Hz, e é a melhor unidade da proteção e de controle para empresas industriais e minando e equipamento da subestação. O mecanismo de funcionamento da mola do interruptor da série VS1 é projeto modular e independente do quadro, apropriado para o switchgear central e fixo de KYN28-12 (24). Estes interruptores podem fixamente ser instalados ou montado com um impulso da mão.
O interruptor da série VS1 é fácil instalar, manter, testar e operar devido a sua estrutura modular. Comparado com os interruptores tradicionais, VS1 corre mais estável, mais seguro e tem uma vida útil mais longa. VS1 pode encontrar aplicações da transmissão de energia 12kV e 24kV e da distribuição no poder, na energia, no petroquímico, na metalurgia, na fabricação, no transporte, na construção, na proteção ambiental e nas outras indústrias.
Parâmetros técnicos
| Não. | Artigo | Unidade | Parâmetro | ||||||
| 1 | Tensão avaliado | Quilovolt | 12 | ||||||
| 2 | Frequência avaliado | Hertz | 50/60 | ||||||
| 3 |
Nível avaliado da isolação |
a frequência de poder 1min suporta a tensão (R.M. s) |
Quilovolt |
42 (fase-à-fase, fase-à-terra) 48 (através da distância isolante) |
|||||
| Iluminando o impulso suporte a tensão (o pico) |
75 (fase-à-fase, fase-à-terra) 85 (através da distância isolante) |
||||||||
|
4 |
Corrente avaliado |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Rated procura um caminho mais curto a quebra atual |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | A curto prazo avaliados suportam a corrente | 20 | 25 | 31,5 | 40 | ||||
| 7 | Rated procura um caminho mais curto a corrente de marcação | 50 | 63 | 80 | 100 | ||||
| 8 | O pico avaliado suporta a corrente | 50 | 63 | 80 | 100 | ||||
| 9 | A duração avaliado de procura um caminho mais curto | s | 4 | ||||||
| 10 | Sequência de funcionamento Rated | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Quebrando os tempos do avaliado procuram um caminho mais curto atual | Épocas | 30/20 das épocas (40KA) | ||||||
| 12 | Resistência mecânica | Ops | 20000 | ||||||
| 13 | Único banco avaliado do capacitor que quebra a corrente |
|
630 | ||||||
| 14 | Banco lado a lado avaliado do capacitor que quebra a corrente | 400 | |||||||
| 15 | quebra da falha da Dobro-terra atual | 27,4 | |||||||
| 16 | Erosão de contato máxima permissível |
milímetro |
3 | ||||||
| 17 | Afastamento entre contatos abertos | 10±1 | |||||||
| 18 | Sobre o curso | 3.5±0.5 | |||||||
| 19 | Não-simultaneidade de uma abertura e de um fechamento de 3 fases |
Senhora
|
≤2 | ||||||
| 20 | Salte a duração do fechamento do contato | ≤2 | |||||||
| 21 | Velocidade de quebra média (instante que quebra 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Velocidade de fatura média | 0.8±0.2 | |||||||
| 23 | Fazendo o tempo |
Senhora
|
≤100 | ||||||
| 24 | Quebrando o tempo | ≤50 | |||||||
|
25 |
Resistência de cada circuito principal da fase |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Contato que quebra a amplitude do salto | milímetro | ≤2 | ||||||
|
27 |
Tensão de funcionamento Rated | Tensão de funcionamento Rated (V) AC/DC |
V |
24* | 110 | 220 | |||
| Espaço da tensão da operação normal | Abertura: 65%-120% a tensão avaliado, caso que a tensão é mais baixa da tensão avaliado de 30%, abrindo a operação não é permitida | ||||||||
| 28 | Tensão avaliado do motor do armazenamento de energia | V | AC110/220, DC110/220 | ||||||
| 29 | Tempo de armazenamento da energia | S | ≤15 | ||||||
