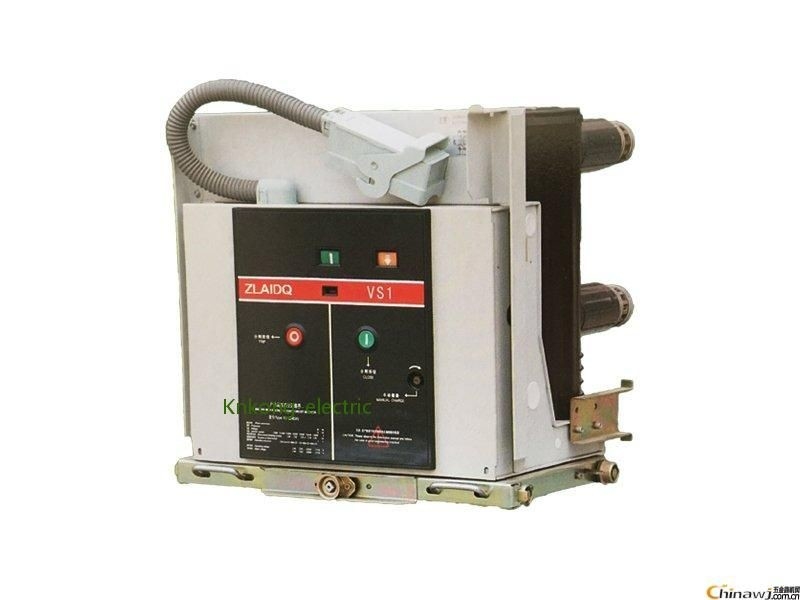

Interruptor selado contínuo 12KV do vácuo VCB de Polo para a subestação do transformador

Interruptor selado contínuo 12KV do vácuo VCB de Polo para a subestação do transformador
Interruptor selado contínuo 12KV do vácuo VCB de Polo para a subestação do transformador

Imagem Grande :  Interruptor selado contínuo 12KV do vácuo VCB de Polo para a subestação do transformador

Detalhes do produto:
Lugar de origem: China
Marca: KNKONG
Certificação: CB,ISO,IEC
Número do modelo: VS1-12
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: Empacotamento padrão da exportação
Tempo de entrega: 15 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: Unidade 1000 pelo mês
Contato

Interruptor selado contínuo 12KV do vácuo VCB de Polo para a subestação do transformador

descrição
Tensão de funcionamento: 12KV-24KV Corrente de trabalho: 2000A máximo
Quebra atual: 25KA Tipo: withdrawable/fixo
Original: Zhengzhou, CHINA Manufactory: KNKONG-ELECTRIC
Realçar:

Interruptor selado contínuo 12KV de VCB

,

Interruptor do vácuo VCB de Polo

,

interruptor de 2000A VCB

VCB contínuo-selou o interruptor 2000A 12KV do vácuo do polo para a utilização da subestação do transformador

Tensão: 12-24KV

Atual: 2000A máximo

Quebra atual: 20KA

Tipo: withdrawable/fixado



Vista geral do produto

VS1-series contínuo-selou o interruptor do vácuo do polo é apropriado para 12kV, 24KV, uma frequência trifásica da corrente alternada de 50, 60Hz a operação central e fixa do switchgear interno KYN28-12 (24) do switchgear junto. O interruptor do vácuo VS1 pode fixamente ser instalado ou combinado com um trole.



Condição do serviço especial

As condições operacionais especiais são negociadas adiantado pelo fabricante e pelo usuário (o fabricante deve consultar o usuário adiantado para cada condição operacional especial) como:

- Se a altura do local excede 1000m (ou precise de pedir um interruptor do protótipo).
- Allows que reduz a força dielétrica do ar.
- Exigências correspondentes da isolação.
- Situações onde as elevações da temperatura ambiental.
- Se a capacidade de carga atual está reduzida.
- É necessário fornecer a ventilação adicional para a dissipação de calor
Outras precauções devem ser negociadas com o fabricante de acordo com a seção 2,2 de IEC 62271-1



Parâmetros técnicos

Não. Artigo Unidade Parâmetro
1 Tensão avaliado Quilovolt 12
2 Frequência avaliado Hertz 50/60
3



Nível avaliado da isolação

 a frequência de poder 1min suporta a tensão (R.M. s)



Quilovolt

42 (fase-à-fase, fase-à-terra)

48 (através da distância isolante)
Iluminando o impulso suporte a tensão (o pico)

75 (fase-à-fase, fase-à-terra)

85 (através da distância isolante)





4





Corrente avaliado





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Rated procura um caminho mais curto a quebra atual



KA

 20 25 31,5 40
6 A curto prazo avaliados suportam a corrente 20 25 31,5 40
7 Rated procura um caminho mais curto a corrente de marcação 50 63 80 100
8 O pico avaliado suporta a corrente 50 63 80 100
9 A duração avaliado de procura um caminho mais curto s 4
10 Sequência de funcionamento Rated   O-0.3s-O/C-180s-O/C
11 Quebrando os tempos do avaliado procuram um caminho mais curto atual Épocas 30/20 das épocas (40KA)
12 Resistência mecânica Ops 20000
13 Único banco avaliado do capacitor que quebra a corrente



 630
14 Banco lado a lado avaliado do capacitor que quebra a corrente 400
15 quebra da falha da Dobro-terra atual 27,4
16 Erosão de contato máxima permissível



milímetro

 3
17 Afastamento entre contatos abertos 10±1
18 Sobre o curso 3.5±0.5
19 Não-simultaneidade de uma abertura e de um fechamento de 3 fases

Senhora



 ≤2
20 Salte a duração do fechamento do contato ≤2
21 Velocidade de quebra média (instante que quebra 6mm)

m/s



 1.1±0.2
22 Velocidade de fatura média 0.8±0.2
23 Fazendo o tempo

Senhora



 ≤100
24 Quebrando o tempo ≤50





25



Resistência de cada circuito principal da fase



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Contato que quebra a amplitude do salto milímetro ≤2



27

 Tensão de funcionamento Rated Tensão de funcionamento Rated (V) AC/DC



V

 24* 110 220
Espaço da tensão da operação normal Abertura: 65%-120% a tensão avaliado, caso que a tensão é mais baixa da tensão avaliado de 30%, abrindo a operação não é permitida
28 Tensão avaliado do motor do armazenamento de energia V AC110/220, DC110/220
29 Tempo de armazenamento da energia S ≤15





Segurança da operação

O interruptor do vácuo VS1 tem a anti-misoperation proteção do fechamento, realiza “a função do bloqueio da garantia cinco” no armário do interruptor, evita o misoperation, e protege a segurança pessoal dos operadores na maior medida do possível.
Somente quando o interruptor do vácuo VS1 e o interruptor aterrando estão no posição de repouso ao mesmo tempo, pode o trole rolar da “da posição detecção” do “à posição serviço”.
O interruptor do vácuo VS1 pode somente ser fechado do “na posição serviço/teste”.
Quando o interruptor do vácuo VS1 é fechado, o trole não pode ser movido dentro ou para fora, somente quando o interruptor está no posição de repouso.
O interruptor do vácuo VS1 na posição fechado não pode ser agitado para fora do “da posição serviço” da “à posição detecção”.
O interruptor não pode ser fechado quando empurrado para dentro.
Quando o interruptor é fechado, se o sinal de fechamento não está liberado a tempo, o circuito de controle interno da anti-viagem eliminará o circuito de fechamento para impedir reclosing múltiplo (opcional).
Nota: Se o cliente escolhe o fechamento elétrico e o travamento em vez do fechamento manual e do travamento, o interruptor não será fechado quando o circuito secundário não pode fornecer o poder ou o poder fornecido não pode encontrar o funcionamento normal do eletroímã de travamento (opcional).
