Detalhes do produto:
|
| Usando a tensão: | 12KV | Corrente de corrida: | 630A 1250A 1600A 2000A |
|---|---|---|---|
| Quebrando a capacidade: | 20KA | Tipo: | withdrawable |
| original: | Zhengzhou, CHINA | Manufactory: | KNKONG-ELECTRIC |
| Realçar: | Disjuntor VCB de pólo selado,disjuntor VCB sólido extraível,disjuntor VCB 20KA |
||

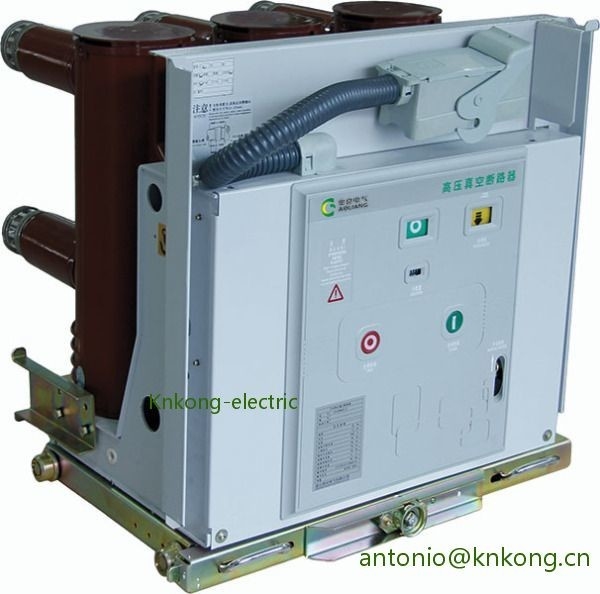

Série VS1 Disjuntor a vácuo VCB de pólo sólido selado removível 20KA quebra
Voltagem: 12KV-24KV
Corrente: 630-1250A-1600A-2000A
Corrente de ruptura: 20KA
Tipo: extraível/fixo
Resumo do Produto
Circuito secundário
O disjuntor a vácuo é um conjunto de manobra interno para um sistema de energia com uma tensão nominal trifásica AC 50Hz de 12KV.O disjuntor a vácuo de fusão civil é usado como unidade de proteção e controle para equipamentos de rede elétrica e equipamentos de energia em empresas industriais e de mineração.É adequado para locais que requerem operação frequente sob corrente nominal de trabalho, ou onde a corrente de curto-circuito é frequentemente interrompida.
Parâmetros técnicos
| Não. | Item | Unidade | Parâmetro | ||||||
| 1 | Tensão nominal | KV | 12 | ||||||
| 2 | Frequência nominal | Hz | 50/60 | ||||||
| 3 |
Nível de isolamento nominal |
Tensão suportável de frequência de alimentação de 1 min (rm s) |
KV |
42 (fase-fase, fase-terra) 48 (através da distância de isolamento) |
|||||
| Tensão suportável de impulso de iluminação (pico) |
75 (fase-fase, fase-terra) 85 (através da distância de isolamento) |
||||||||
|
4 |
Corrente nominal |
UMA |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Corrente nominal de interrupção de curto-circuito |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Corrente suportável nominal de curta duração | 20 | 25 | 31,5 | 40 | ||||
| 7 | Corrente nominal de marcação de curto-circuito | 50 | 63 | 80 | 100 | ||||
| 8 | Corrente suportável de pico nominal | 50 | 63 | 80 | 100 | ||||
| 9 | Duração nominal do curto-circuito | s | 4 | ||||||
| 10 | Sequência de operação nominal | O-0,3sO/C-180s-O/C | |||||||
| 11 | Tempos de interrupção da corrente nominal de curto-circuito | Horários | 30/20 vezes (40KA) | ||||||
| 12 | Resistência mecânica | Operações | 20.000 | ||||||
| 13 | Corrente nominal de interrupção do banco de capacitores único |
UMA |
630 | ||||||
| 14 | Corrente de interrupção do banco de capacitores back-to-back nominal | 400 | |||||||
| 15 | Corrente de interrupção de falta à terra dupla | 27,4 | |||||||
| 16 | Erosão de contato máxima permitida |
milímetros |
3 | ||||||
| 17 | Folga entre contatos abertos | 10±1 | |||||||
| 18 | Sobre curso | 3,5±0,5 | |||||||
| 19 | Não simultaneidade de abertura e fechamento trifásicos |
em
|
≤2 | ||||||
| 20 | Bounce duração do fechamento do contato | ≤2 | |||||||
| 21 | Velocidade média de quebra (quebra instantânea 6mm) |
em
|
1,1±0,2 | ||||||
| 22 | Velocidade média de fabricação | 0,8±0,2 | |||||||
| 23 | Fazendo tempo |
em
|
≤100 | ||||||
| 24 | Tempo de descanso | ≤50 | |||||||
|
25 |
Resistência de cada circuito principal de fase |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplitude de salto de quebra de contato | milímetros | ≤2 | ||||||
|
27 |
Tensão nominal de operação | Tensão nominal de operação (V)AC/DC |
V |
24* | 110 | 220 | |||
| Escopo da tensão de operação normal | Abertura: tensão nominal de 65%-120%, caso a tensão seja inferior a 30% da tensão nominal, a operação de abertura não é permitida | ||||||||
| 28 | Tensão nominal do motor de armazenamento de energia | V | AC110/220,DC110/220 | ||||||
| 29 | Tempo de armazenamento de energia | S | ≤15 | ||||||
